馬氏體不銹鋼具有強烈的空淬傾向，其焊縫和熱影響區的焊后狀態組織為馬氏體，很容易產生冷裂紋。為避免冷裂紋及改善焊接接頭的力學性能，應采取預熱、后熱和焊后高溫回火等措施。

1. 焊前預熱

 焊接馬氏體不銹鋼，特別在使用與母材同成分的焊接材料時，為了防止冷裂，焊前需預熱。預熱溫度一般選在200~320℃,最好不高于馬氏體開始轉變溫度。含碳量是確定預熱溫度的最主要因素，含碳量高，預熱溫度應高一些。影響選擇預熱溫度的其他因素還有材料厚度、填充金屬種類、焊接方法、拘束度等。含碳小于0.1%時，可不預熱，也有建議預熱至200℃的；含碳量為0.1%~0.2%時，預熱200~260℃.在特別苛刻情況下可采用更高的預熱溫度，如預熱400~450℃,但要注意高溫預熱帶來的不利影響。含碳量大于0.2%時，焊接較為困難，除預熱外，需要保持層間溫度。

2. 焊后回火前的溫度

 工件焊后不應從焊接溫度直接升溫進行回火處理。因為在焊接過程中奧氏體可能未完全轉變，如焊后立即升溫回火，會出現碳化物沿奧氏體晶界沉淀和奧氏體向珠光體轉變，產生晶粒粗大的組織，嚴重降低韌性。因此回火前應使焊件冷卻，讓焊縫和熱影響區的奧氏體基本分解完了。對于剛度小的構件，可以冷至室溫后再回火。對于大厚度的結構，特別當含碳量較高時，需采用較復雜的工藝：焊后冷至100~150℃,保溫0.5~1.0小時,然后加熱至回火溫度。

3. 焊后熱處理

 焊后熱處理的目的是降低焊縫和熱影響區硬度，改善其塑性和韌性，同時減少焊接殘余應力。焊后熱處理包括回火和完全退火。只有在為了得到最低硬度，如需焊后機加工時，才采用完全退火，退火溫度為830~880℃,保溫2h后爐冷至595℃,然后空冷。高鉻馬氏體不銹鋼一般在淬火＋回火的調質狀態下焊接，焊后經高溫回火處理，使焊接接頭具有良好的力學性能。如果在退火狀態下焊接，焊后仍會出現不均勻的馬氏體組織，整個焊件還需經過調質處理，使接頭具有均勻的性能。

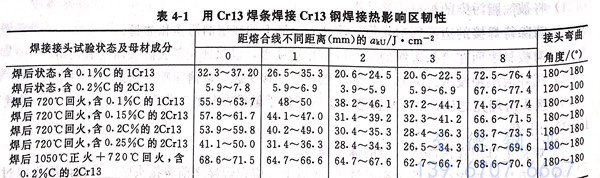

 回火溫度的選擇應適應工程項目對接頭力學性能和耐蝕性的要求。表4-1為焊后熱處理對1Cr13和2Cr13鋼焊接熱影響區韌性的影響。回火溫度一般選在650~750℃,至少保溫1小時，然后空冷。回火溫度不應太高，防止再度奧氏體轉變。對高溫使用的焊接結構常采用較高的回火溫度。高溫回火時析出較多的碳化物，對耐蝕性不利。對于主要用于耐蝕的結構，應進行較低溫度的消除應力退火。

 馬氏體不銹鋼常見的焊接方法有手工電弧焊、鎢極氬弧焊和二氧化碳保護焊。手工電弧焊是馬氏體不銹鋼焊接中最常用的方法，采用與母材同成分焊條焊接時，焊條藥皮類型該為低氫型，焊前必須經過高達350~400℃的高溫烘烤，以便徹底消除水分，減小擴散氫含量和降低冷裂紋敏感性。焊接時采用短弧焊，以減少氣孔。在焊后不能進行熱處理時，采用奧氏體型電焊條焊接，焊接規范參照奧氏體型電焊條的要求。

鎢極氬弧焊一般用于薄板焊接，采用直流正極性。鎢極氬弧焊的焊接質量較好，冷裂紋傾向較小，一般薄板不用預熱。

 二氧化碳保護焊的接頭含氫量低，冷裂紋傾向小，可用較低的預熱溫度。
