浙江至德鋼業(yè)有限公司技術(shù)人員根據(jù)多年的不銹鋼管焊接生產(chǎn)檢驗，總結(jié)出在對不銹鋼管道焊接時，應(yīng)遵守下列要求：

  ①. 不銹鋼管與管件組對好后，先施定位焊，一般分上下左右四處定位焊，但最少不應(yīng)少于三處。定位焊用的焊條和焊工的技術(shù)水平應(yīng)與正式焊接相同。定位焊長度一般為10～15mm，高度為2～4mm，且不應(yīng)超過管壁厚度的2/3。定位焊時，如發(fā)現(xiàn)焊肉有裂紋等 缺陷，應(yīng)及時處理。

  ②. 不銹鋼管與管件組對、定位焊好并經(jīng)檢查調(diào)直再焊接，焊接時應(yīng)墊牢、固定，不得將管子懸空處于外力作用下施焊。焊接時應(yīng)盡量采用轉(zhuǎn)動方法，減少仰焊，以保證焊接質(zhì)量，提高焊接速度。

  ③. 焊接時應(yīng)采取合理的施焊方法和焊接順序，施焊過程中應(yīng)保證起弧和收弧的質(zhì)量， 收弧時將弧坑填滿，多層焊的層間接頭應(yīng)錯開，最后一層應(yīng)把焊縫全部填滿，并保證自焊 縫過渡到母材應(yīng)平緩。

  ④. 每道焊縫均應(yīng)焊透，且不得有裂紋、夾渣、砂眼等缺陷，焊縫表面成形良好。

  ⑤. 對不銹鋼管內(nèi)清潔要求高且焊接后不易清理的管道，其焊縫底層應(yīng)采用氬弧焊施焊。

  ⑥. 不銹鋼管道的焊縫位置應(yīng)遵守下列規(guī)定。

      a. 不宜在管道焊縫及其邊緣上開孔。

      b. 管子上對接焊縫距彎管起彎點不應(yīng)小于管子外徑，且不得小于100mm。

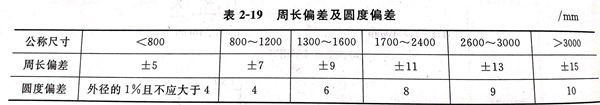

     c. 鋼板卷管對接時，鋼板卷管上的縱向焊縫應(yīng)錯開一定距離，一般應(yīng)為管子外徑的1/4～1/2，但不得小于100mm；卷管的縱向焊縫應(yīng)置于檢修的位置，且不易在底部；有加固環(huán)的卷管，加固環(huán)的對接焊縫應(yīng)與管子縱向焊縫錯開，其間距不應(yīng)小于100mm；加固環(huán)距管子的環(huán)焊縫不應(yīng)小于50mm。卷管的周長偏差及圓度偏差應(yīng)符合表 2-19 規(guī)定。

    d. 直管段上兩對接焊口中心面間的距離，當(dāng)公稱尺寸大于或等于150mm時，不應(yīng)小于150mm；當(dāng)公稱尺寸小于150mm時，不應(yīng)小于管子外徑。

    e. 管道上的焊縫不得設(shè)在支架或吊架上，也不得設(shè)在穿墻或樓板等處的套管內(nèi)；環(huán)焊縫距支、吊架的凈距不應(yīng)小于50mm；需熱處理的焊縫距支、吊架不得小于焊縫寬度的5倍，且不得小于管道焊接。

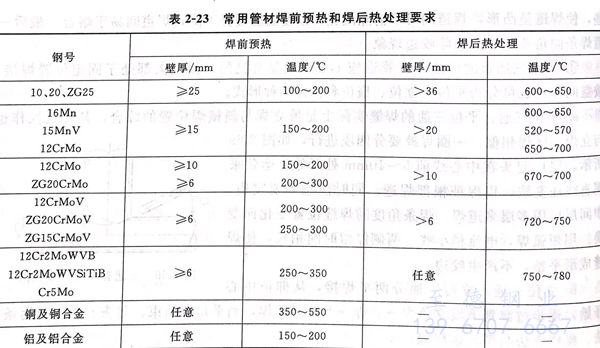

   為降低或消除焊接接頭的殘余應(yīng)力，防止產(chǎn)生冷裂紋，改善焊縫和熱影響區(qū)的組織和性能，應(yīng)根據(jù)材料的淬硬性、焊件厚度及使用條件等考慮焊前預(yù)熱和焊后熱處理。管道焊接時預(yù)熱和熱處理溫度可參照表 2-23 。

  焊接過程中的層間溫度不應(yīng)低于其預(yù)熱溫度。異種金屬焊接時，預(yù)熱溫度應(yīng)按可焊性較差一側(cè)的材料確定。預(yù)熱時應(yīng)使焊口兩側(cè)及內(nèi)外壁的溫度均勻，防止局部過熱并采取適當(dāng)保溫措施，減少熱量損失。預(yù)熱的加熱范圍以焊口中心為基準(zhǔn)，每側(cè)不少于壁厚的3倍；有淬硬傾向或易產(chǎn)生延遲裂紋的管道，每側(cè)應(yīng)不少于100mm。

  不銹鋼管道焊接接頭若需進行熱處理時，一般應(yīng)在焊后及時進行。對于易產(chǎn)生延遲裂紋的焊接接頭，如果不能及時進行熱處理，應(yīng)在焊后冷卻到300～350℃時（或用加熱的方法）予以保溫緩冷。若用加熱方法時，其加熱范圍與熱處理條件相同。
