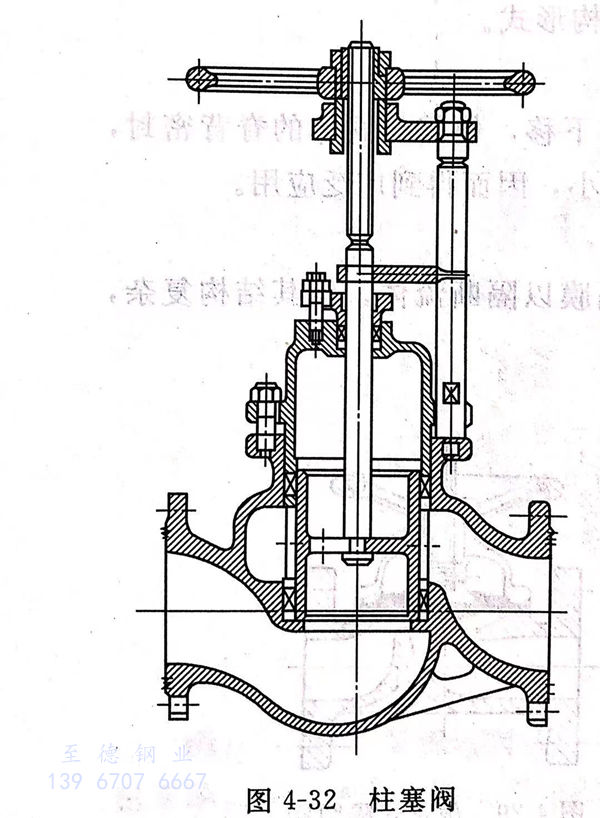

柱塞閥（見圖4-32)是常規截止閥的一種變型設計，主要用于切斷流體。柱塞閥的閥芯為圓柱體。閥座設計成一個套環，靠圓柱體和套環的配合實現密封。套環可以用石墨和聚四氟乙烯制成，密封性能好，也便于更換，高低溫介質均可使用。柱塞閥制造工藝簡單，設計成特殊形式的柱塞和套環也可用于流量調節。


圖 32.jpg
