奧氏體－鐵素體沉淀硬化不銹鋼在固溶處理后，基體組織為兩相，即奧氏體和鐵素體共存，沉淀強化元素充分溶于其中的鐵素體中，時效時從鐵素體相中析出，使材料強化。所以，其熱他理也是比較簡單的。

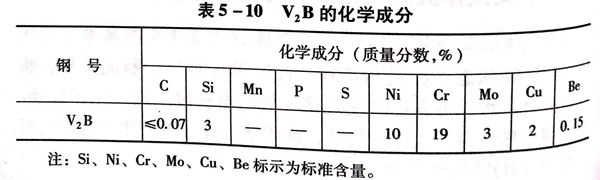

V2B即是一種奧氏體－鐵素體沉淀硬化不銹鋼。V2B鋼的化學成分見表5-10。
從表5-10可見，V2B鋼的化學成分中，硅的含量較高，硅與鉬都起到穩(wěn)定組織中的鐵素體的作用。銅是沉淀強化元素，鈹（Be)不僅對鐵素體有強化作用，還能與鐵形成金屬間化合物Be2Fe,與碳形成碳化物Be2C,而且Be2Fe和Be2C在時效過程中的析出，也起到了較強的強化作用。
V2B固溶加熱溫度為1100℃左右，水冷，時效溫度可在500℃左右。

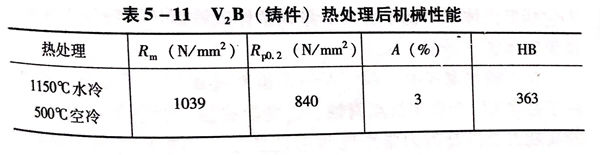

V2B(鑄件）熱處理后的機械性能見表5-11。
