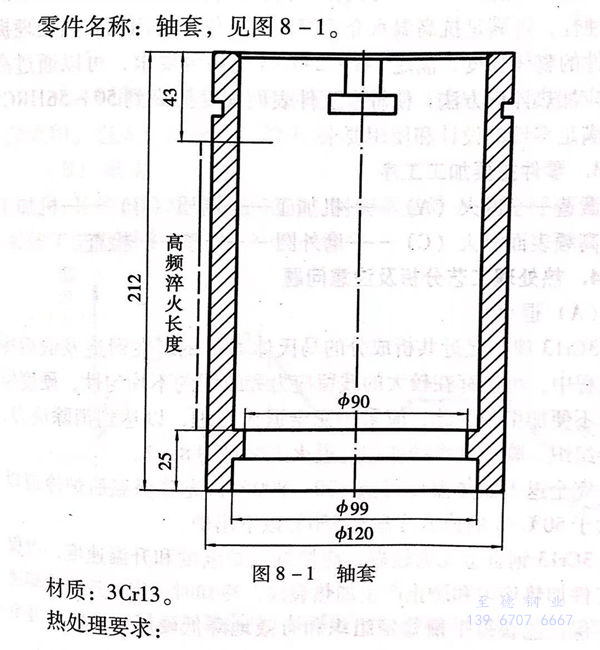

零件名稱:不銹鋼軸套,見圖8-1.


圖 1.jpg



材質:3Cr13不銹鋼


熱處理要求:


  a. 調質硬度:241~285HB.


   b. 中120mm外圓部位,在圖示長度內表面淬火硬度,50、56HRC;深度,1~1.5mm.


1. 零件常見的失效形式及應具備的性能


  零件外圓表面與密封材料產生摩擦,因磨損使間隙增大,發生介質泄漏。


  要求零件基體具有一定的強度,表面具有較高的硬度和耐磨損性能。零件又長期在有一定腐蝕性的高溫水介質中運轉,需要一定的耐腐蝕性。


2. 材料選用原則及熱處理方法選擇


  軸套材料選用3Cr13馬氏體不銹鋼鍛件。3Cr13具有一定的耐腐蝕性,可滿足抗高溫水介質腐蝕的條件。可用調質熱處理提高零件的整體強度,滿足241~285HB的硬度要求,可以通過高頻感應加熱淬火方法,使軸套工件表面硬度提高到50~56HRC.從而滿足零件的設計和使用要求。


 3. 零件主要加工工序


  鍛造-退火(A)-機加工-調質(B)-機加工-高頻表面淬火(C)-磨外圓-修整-檢查。


4. 熱處理工藝分析及注意問題


  a. 退火


  3Cr13屬于接近共析成分的馬氏體不銹鋼。在鍛造及鍛后冷卻過程中,可能存在較大的殘留應力和組織的不均勻性,硬度偏高,不便加工,因此,應采用完全退火處理,以達到消除應辦、改善組織、降低硬度的作用。退火工藝見圖8-2。


圖 2.jpg


  完全退火加熱溫度可選870~890℃,充分保溫后爐冷或以不大于50℃/h的速度冷卻至550℃以下出爐。


  3Cr13鋼合金元素較多,應控制入爐溫度和升溫速度,以保證工件加熱均勻和防止產生加熱裂紋。冷卻時一定要控制冷卻選度,保證能獲得平衡穩定組織和有效地降低硬度。工件降溫至550℃以下可出爐空冷。應注意,當工件裝爐量較大時,在冷卻過程中,設備儀表指示的溫度雖然顯示550℃,但中間工件的實際溫度有可能高于儀表指示的溫度,必須保證工件溫度低于550℃時出爐,否則,工件硬度會增高。


  3Cr13鍛件經完全退火處理后,金相組織應為珠光體或少量碳化物。退火后的硬度一般不大于220HB。


 b. 調質

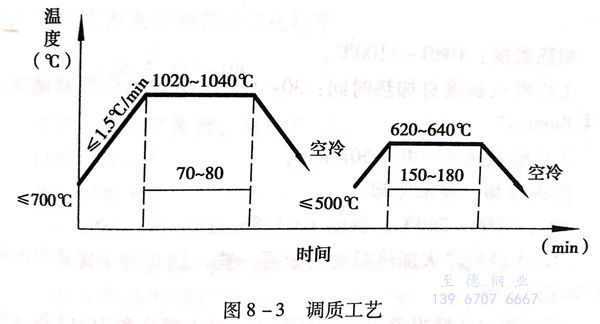

 與其他鋼調質一樣,3Cr13 鋼調質是淬火后進行高溫回火。具體工藝見圖8-3。


圖 3.jpg


  3Cr13的淬火加熱溫度應偏高一些,以保證鉻的碳化物充分溶解,選擇在1020~1040℃加熱。該零件在調質時已經粗加工,壁厚約23mm,又屬細長套類件,且是整批裝入爐內同時加熱處理,所以,保溫時間取加熱系數為1min/mm;有效熱處理直徑取23×1.5=34.5mm;裝爐系數取2,故總保溫時間t=1×34.5×2=69(min),實際工藝給定范圍為70~80min.軸套主要應保證基體強度,對沖擊韌性無太高的要求,且有效尺寸不大,所以,淬火冷卻采用空氣冷卻即可滿足需要。當然,空氣冷卻時,應放干燥處散放冷卻。淬火組織應為馬氏體和少量碳化物,硬度應不小于380HB.


  3Cr13鋼的回火脆性不太明顯,且該零件對沖擊韌性無明顯要求,回火采用空氣冷卻。回火后的組織應為回火索氏體,硬度在241~285HB之間。


c. 高頻表面淬火


  3Cr13高頻表面感應加熱淬火后可獲得較高的硬度,軸套表面淬火長度約144mm,應采用連續加熱淬火方式。即工件和感應器之間進行相對移動,邊加熱邊冷卻淬火。


 感應器的選擇:選用單匝連續加熱淬火感應器,感應器內孔直徑為124mm,與工件淬火表面間隙為2mm,感應器高度為8mm.


 加熱溫度:1080~1100℃.


 工件淬火長度總加熱時間:30s(工件相對感應器移動速度約4.8mm/s).


 工件旋轉速度:40~50r/min.


 淬火冷卻:噴水冷卻。


 回火:200~240℃,保溫1~1.5h.


 3Cr13不銹鋼高頻淬火加熱溫度應偏高一些,這是為了保證鉻的碳化物充分溶解。


  感應器的選擇很重要,根據軸套的淬火部位和3Cr13不銹鋼加熱組織的轉變特點,感應器內面與淬火表面的間隙保持在2-2.5mm是比較合適的。間隙太小,容易引起表面過熱;間隙太大,不但降低加熱效率,還保證不了如此高的加熱溫度。


  3Cr13不銹鋼盡管在用爐整體加熱淬火時,可根據具體情況采用空氣冷卻或油冷卻,而不能用水冷卻,但在高頻感應加熱表面淬火時,卻可采用水冷卻,這是因?yàn)楦哳l感應加熱表面淬火時,工件表面產生的是壓應力,而最大拉應力存在于超過淬火層深度的工件內部,并且,這個部位是調質組織,基體具有較高的強度。


 3Cr13馬氏體不銹鋼套類零件進行高頻表面淬火時,應注意對套內孔表面保留稍大的加工余量,即保持套類有一定的壁厚,一般淬火部位壁厚不小于8mm,如果壁厚太薄,在感應加熱時,特別是感應器與工件間隙大,加熱速度較慢時,有可能使套內表面加熱到較高溫度,在冷卻后,內表面硬度會很高,難以進行內孔的機械加工,還會使變形加大。


 軸套經高頻表面淬火后,可用表面洛氏硬度計檢查硬度。如果還要檢查淬火深度或金相組織,則應事先準備一件材料及主要尺寸與軸套淬火部位相同的仿形件,再采用與軸套淬火相同的工藝加熱淬火,然后,檢查仿形件的淬火深度和金相組織,以這個檢查結果代表該批軸套的淬火結果。
