1887年，曼內斯曼家族接收了英國威爾斯 Swansea郊區Landore的Siemens 煉鋼廠后，該廠命名為英國曼內斯曼鋼管公司，該廠產品原是薄板、型鋼和裝甲板。1888年末，在瑞士工程師Julius Pfau指導下，該廠不銹鋼管車間開始生產，Pfau先生聘請另一位工程師R.C Stiefel 從瑞士到該廠工作。Stiefel最初負責設計，后任車間工程師，主要管轄鋼管車間，至1894年去美國之前一直在Landore的曼內斯曼不銹鋼管廠工作，去美國后即取得一項斜軋穿孔設備的專利，據Gilbert Evan稱：“（由此）斯蒂弗爾成為曼內斯曼最強有力的競爭對手。”

  斯蒂弗爾穿孔機受到廣泛的稱贊，這一專利在美國和歐洲根據特許權使用費原則被廣泛地應用。斯蒂弗爾對斜軋穿孔的各種可能性進行了認真研究，除了他的著名的23702號專利以外，對穿孔這一專題又提出了多項專利申請，其中有公布于1897年的30449號專利，這可能是第一臺真正的錐輥式穿孔機。

  廣義地講，原始意義上理解斯蒂弗爾穿孔機，它包括以下三種輥型。

1. 錐式輥

  似乎沒怎么發展，在1898年的專利中就以圓盤式軋輥代替了錐式輥。

2. 圓盤式輥

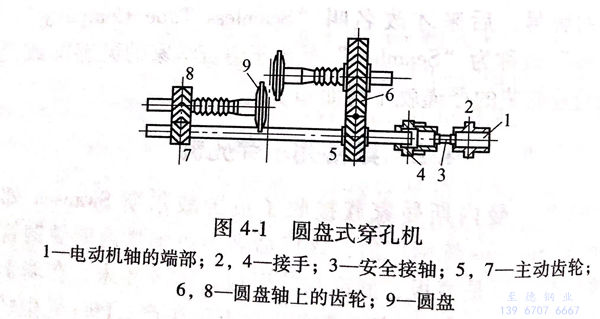

  葉爾莫拉耶夫稱在自動軋管機組上制造直徑不大的鋼管（ф140mm以下），對其所用坯料多采用圓盤式穿孔機。這種穿孔機中傳動裝置及圓盤軋輥的配置如圖4-1所示。

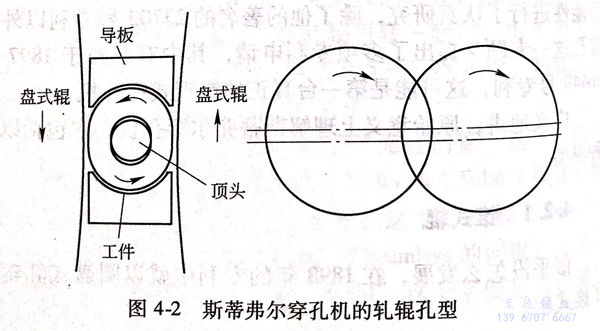

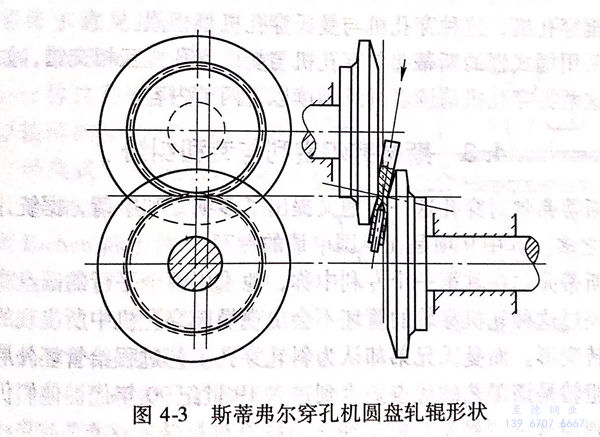

  Stiefel 在英國Landore 不銹鋼管廠工作時，該廠即使用圓盤軋輥穿孔機，后來Stiefel去美國后，設計制造了這種形式的穿孔機，并在Ellwood 鋼管廠投產使用，生產了美國的第一根穿孔坯。Stiefel的想法是對孔型盡可能封閉，限制擴徑作用，使軸向流動成為金屬流動的主流向，從而改進這種穿孔機，圖4-2示出這種穿孔機的軋輥孔型，軋輥平面在軋制中心線之下，圖4-3示出圓盤軋輥形狀。

  斯蒂弗爾在1898年的一個專利中，采用圓盤式輥而不是錐形輥?zhàn)鳛槠浠鞠敕ā＿@種類型的穿孔機首先為斯蒂弗爾和Nicholson 于1899年組建的 Standard Seamless Tube 公司（廠）所使用。這臺穿孔機和曼內斯曼穿孔機很相似。

3. 蘑菇式軋輥

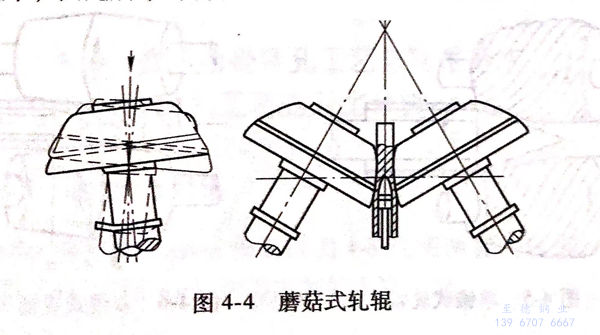

  Stiefel 很快就認定這種圓盤式輥穿孔機對于生產較大直徑的管子不太適用，于是他設計制造了如圖4-4所示的蘑菇式軋輥穿孔機（菌式穿孔機），這種穿孔機的軋輥傾斜位置可調，但工作區域較窄，因此后來與自動軋管機配用的穿孔機采用設有導板的桶式輥穿孔機，這種穿孔機與曼氏穿孔機很相似。

 采用桶式輥的斯蒂弗爾穿孔機與曼氏穿孔機互相交錯，如何區分這兩類穿孔機請讀者繼續閱讀以下兩節內容。
