馬氏體低溫用鋼主要是指制造、運(yùn)輸及儲(chǔ)存液化氣體的機(jī)械設(shè)備、超導(dǎo)設(shè)備、核聚變反應(yīng)設(shè)備等所用的超高強(qiáng)度、超低溫材料。這里只涉及常壓下液化溫度在-103℃以下的常用氣體（乙烯：-103℃;天然氣：-165℃;氧：-183℃;空氣：-190℃;氮：-196℃;氫：-253℃;氯：-269℃)及一些液化溫度在-180--80℃之間的碳?xì)浠衔铮ㄈ缂淄椤⒁彝椋┑人玫母吆辖鸺?xì)晶粒鐵素體鋼。

  作為低溫用鋼，應(yīng)具有如下性能：低溫下組織穩(wěn)定，不產(chǎn)生相變，以保持力學(xué)性能及物理性較為穩(wěn)定；有良好的低溫韌性：良好的焊接性和加工性能；有時(shí)還有其他特殊要求，如無(wú)磁性等。

  9%Ni鋼是低碳馬氏體型低溫用鋼，作為液化天然氣（LNG)及液氨用鋼，已被世界各國(guó)普遍采用，其使用溫度可達(dá)-196℃。

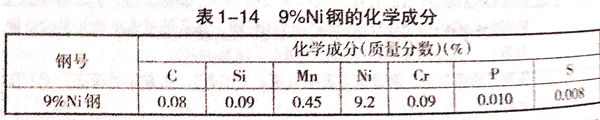

  9%Ni鋼的化學(xué)成分如表1-14所示

  鋼中鎳含量對(duì)韌性有很大影響，隨著鎳含量的提高，脆性轉(zhuǎn)變，溫度不斷下降，而韌性提高。鋼中碳含量增大，其韌性下降，低溫轉(zhuǎn)變溫度升高，焊接性惡化。鋼中硅是重要的脫氧劑，但又容易形成夾雜物而危害韌性。錳可以細(xì)化晶粒，又可提高M(jìn)n/C比，提高韌性，降低低溫轉(zhuǎn)變溫度。氧是降低韌性、提高低溫轉(zhuǎn)變溫度的元素，因此必須控制。磷不僅與氧有類似的作用，即降低韌性，提高脆性轉(zhuǎn)變溫度，而且還惡化焊接性，所以必須嚴(yán)格控制。
