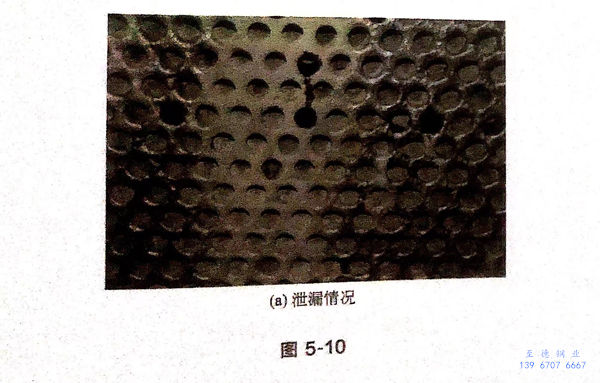

廢熱鍋爐是應用非常廣泛的一種換熱器，在不銹鋼換熱管和管板連接處發生應力腐蝕的案例非常多。圖5-10是一廢熱鍋爐發生泄漏的位置，位于換熱管和管板連接處，如圖5-10(a)所示。在上次的檢修過程中也發現了泄漏點，采用堵管的方式進行了處理，如圖5-10(b)所示。

1. 換熱管材料：06Cr18Ni11Ti.

2. 換熱管尺寸： 25mm×2mm.

3. 工作環境

  殼程：過熱蒸汽。

  管程：水煤氣（H₂、CO、CO₂、H₂S、NH₃、H₂O等）。

  失效情況：不銹鋼換熱管和管板連接處的管內有水滲入，如圖5-10所示。

 對泄漏位置打磨后，在管內壁發現裂紋，隨著深入打磨，裂紋寬度逐漸增大，如圖5-11所示，說明裂紋起源于換熱管外壁。

 4. 分析過程

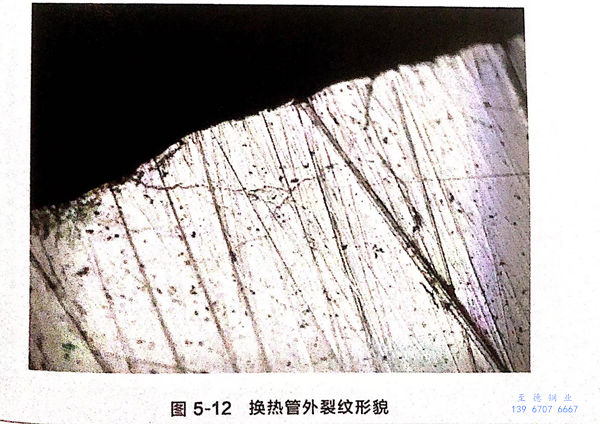

 切割一段泄漏的換熱管進行分析。肉眼觀察到換熱管外壁有一凹坑，從凹坑位置開始打磨，在顯微鏡下觀察到樹枝狀裂紋，如圖5-12所示。

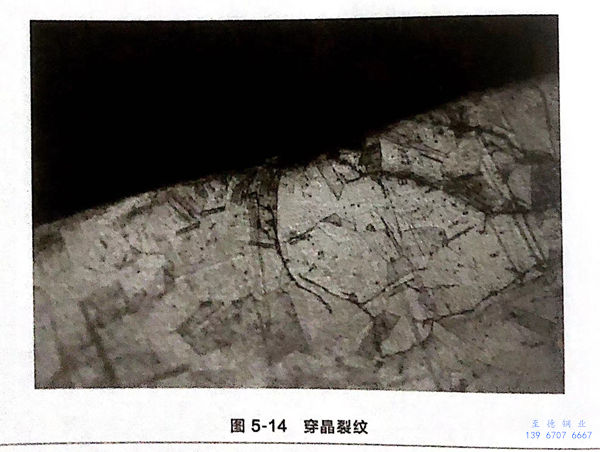

 材料的金相組織為典型的奧氏體組織，如圖5-13所示。在顯微鏡下觀察到有明顯的穿晶裂紋，如圖5-14所示。

 同時，在廢熱鍋爐進口水中檢測出氯離子，綜合分析可判斷：不銹鋼換熱管泄漏是由應力腐蝕開裂引起的。
