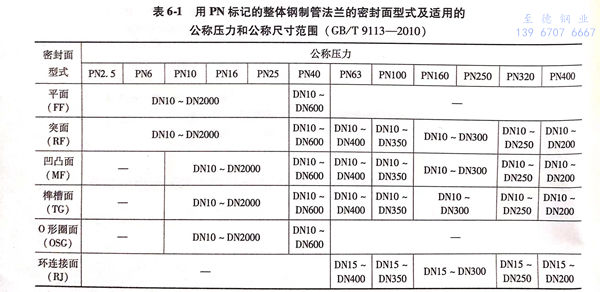

1. 用PN標記的整體鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表 6-1。

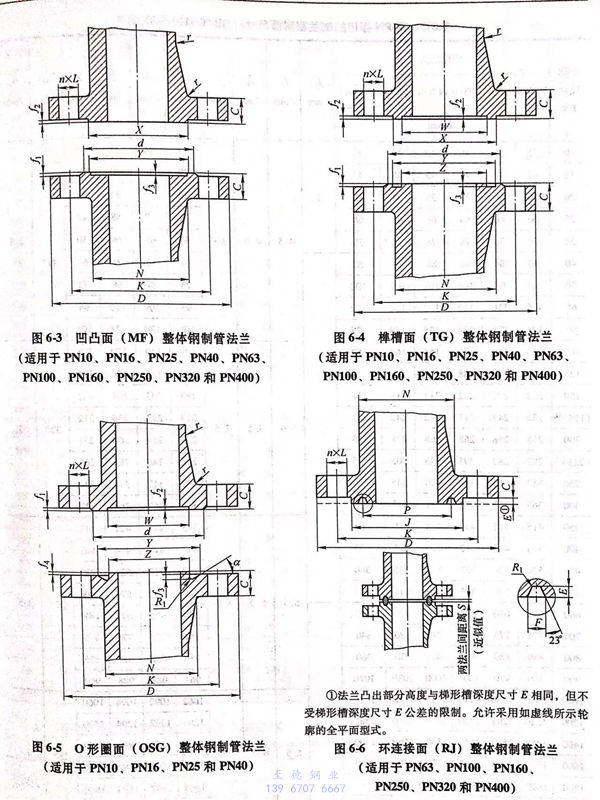

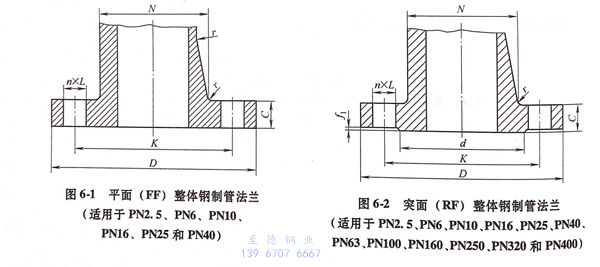

2. 用PN標記的整體鋼制管法蘭的結構型式包括平面型、突面型、凹凸面型、榫槽面型、O形圈面型及環連接面型等6種，如圖6-1~圖6-6所示。

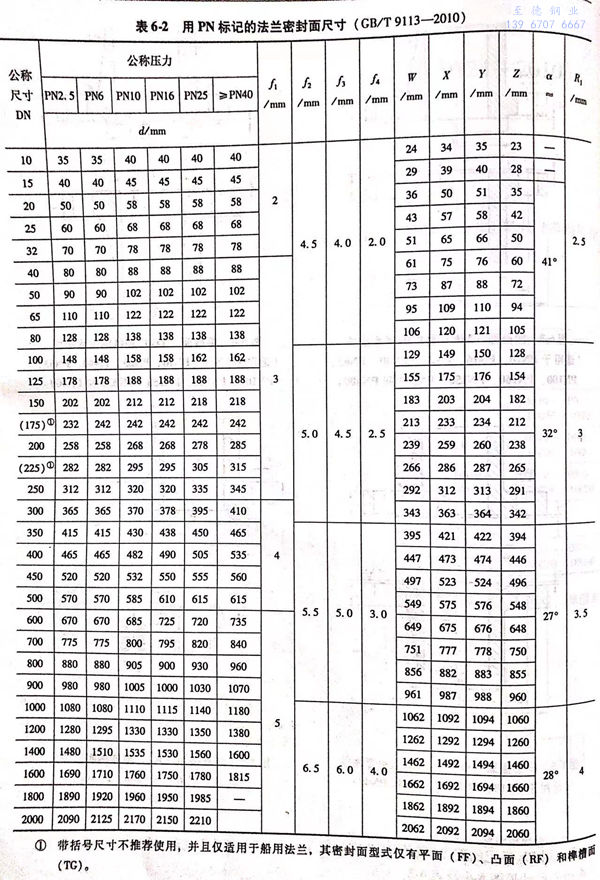

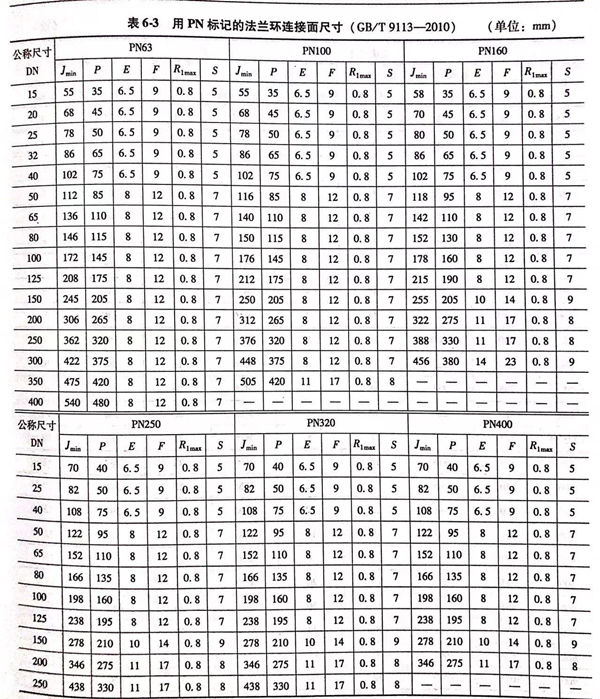

3. 用PN標記的整體鋼制管法蘭密封尺寸見圖6-2~圖6-5及表6-2。用PN標記的法蘭環連接面尺寸見圖6-6及表6-3.

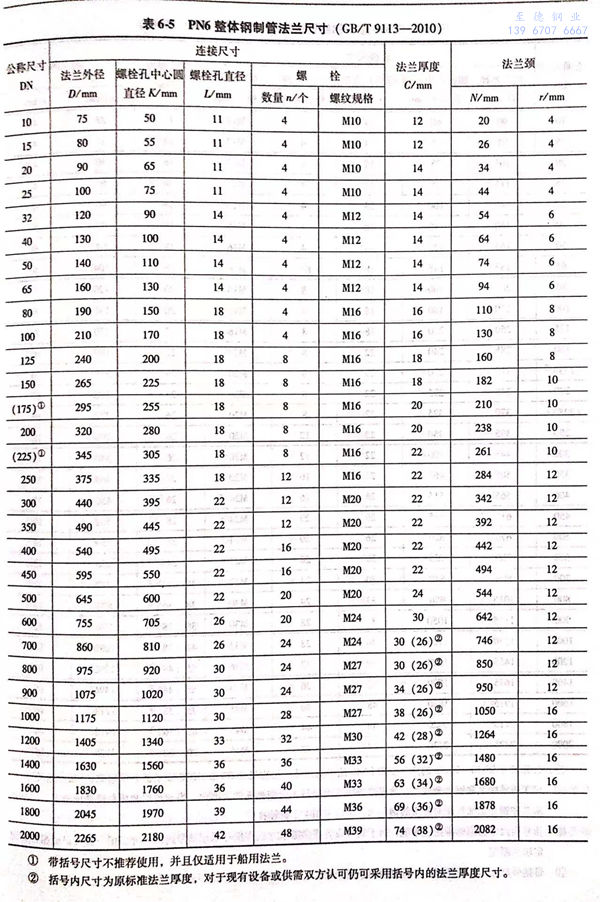

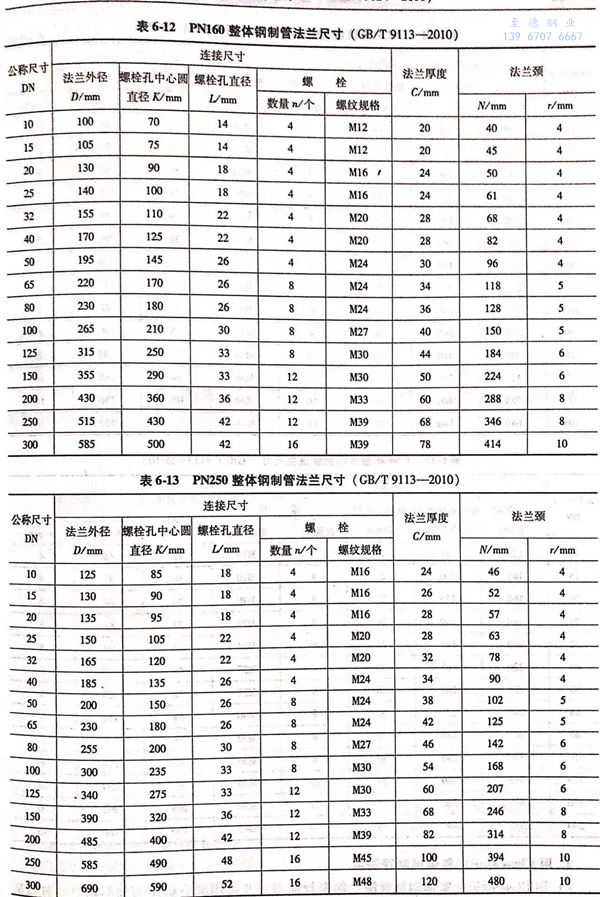

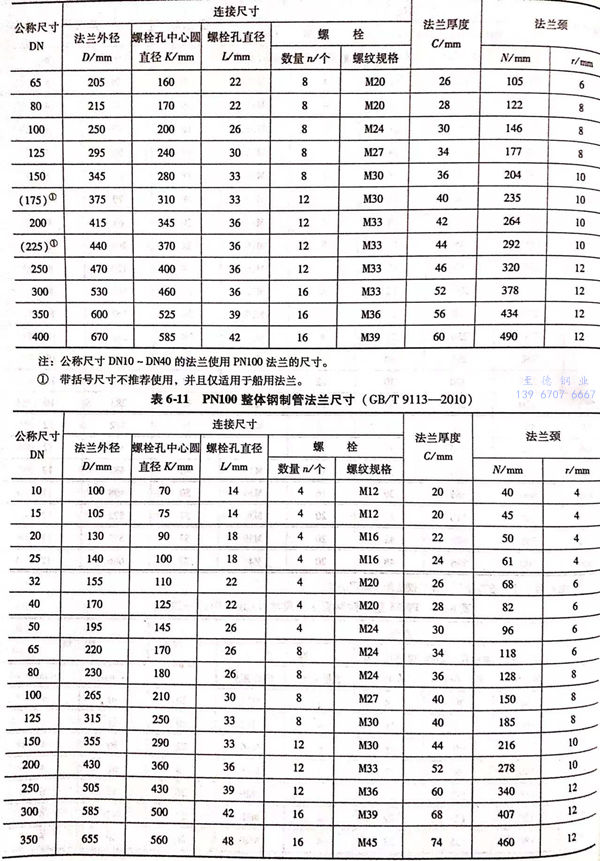

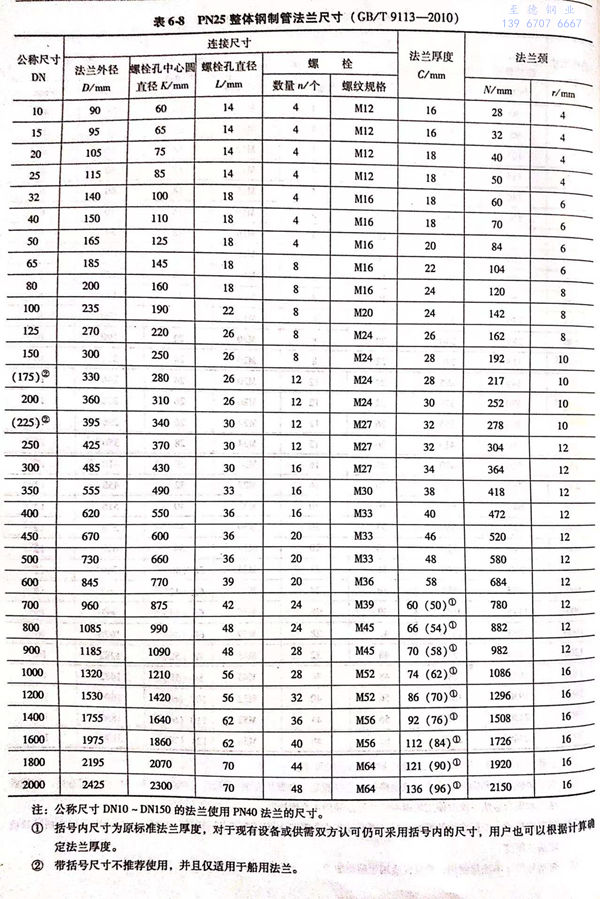

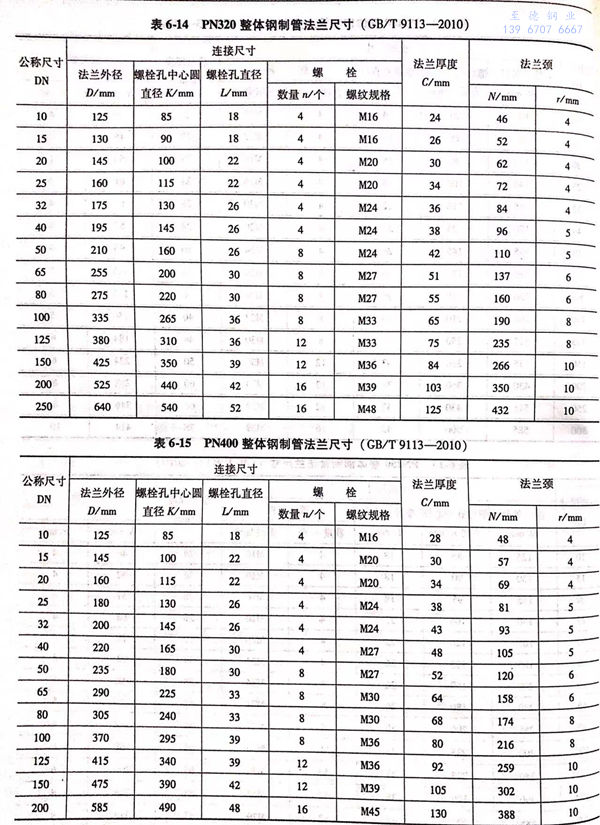

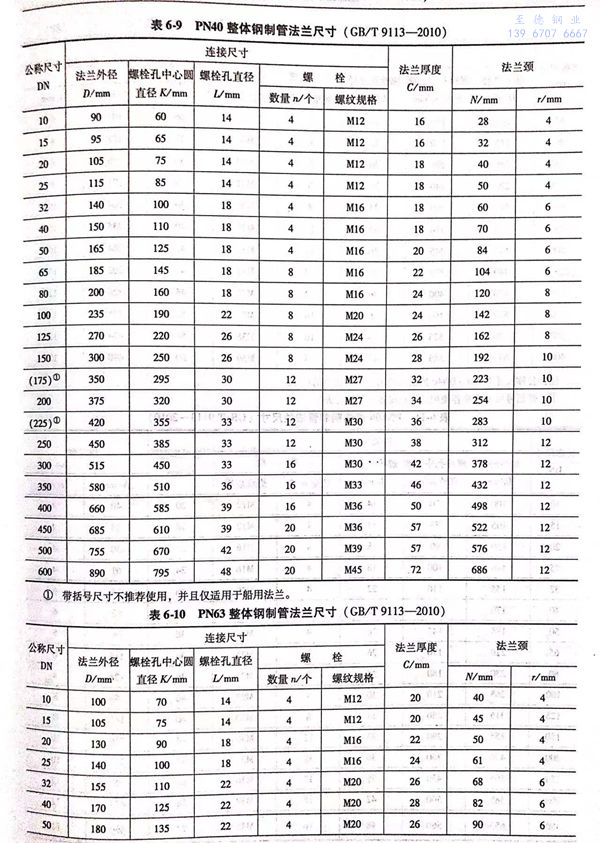

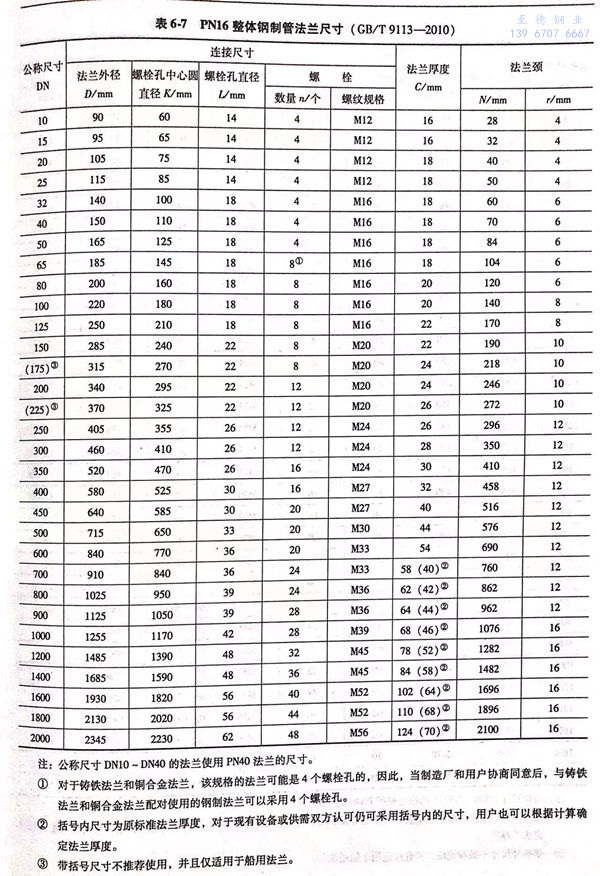

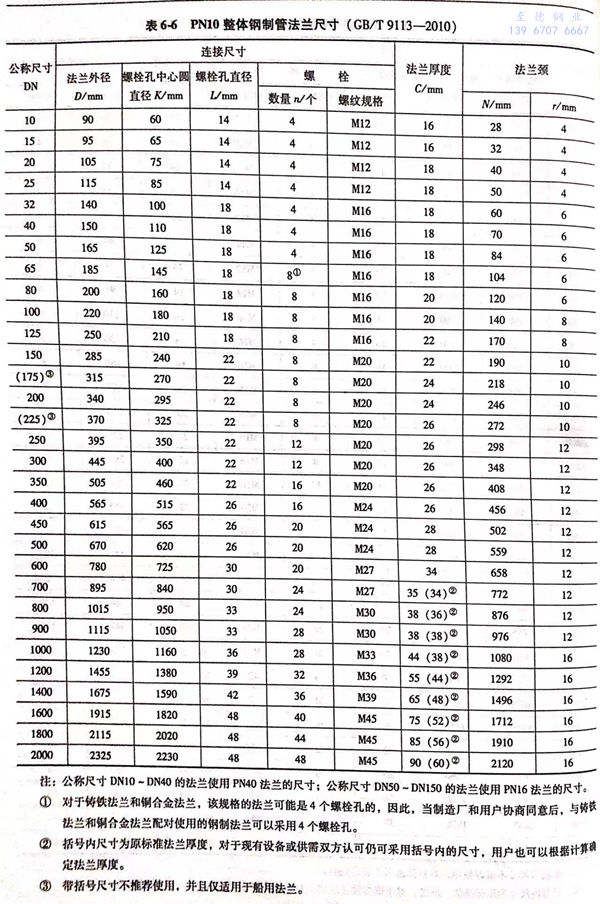

4. 用PN 標記的整體鋼制管法蘭的結構尺寸見圖 6-1 ~ 圖 6-6 及表 6-4 ~表 6-15。

注：公稱尺寸DN10~DN40的法蘭使用PN40法蘭的尺寸；公稱尺寸DN50~DN150的法蘭使用PN16法蘭的尺寸。

    ①. 對于鑄鐵法蘭和銅合金法蘭，該規格的法蘭可能是4個螺栓孔的，因此，當制造廠和用戶協商同意后，與鑄鐵法蘭和銅合金法蘭配對使用的鋼制法蘭可以采用4個螺栓孔。

    ②. 括號內尺寸為原標準法蘭厚度，對于現有設備或供需雙方認可仍可采用括號內的尺寸，用戶也可以根據計算確定法蘭厚度。

    ③. 帶括號尺寸不推薦使用，并且僅適用于船用法蘭。

注：公稱尺寸DN10~DN40的法蘭使用PN40法蘭的尺寸。

   ①. 對于鑄鐵法蘭和銅合金法蘭，該規格的法蘭可能是4個螺栓孔的，因此，當制造廠和用戶協商同意后，與鑄鐵法蘭和銅合金法蘭配對使用的鋼制法蘭可以采用4個螺栓孔。

   ②. 括號內尺寸為原標準法蘭厚度，對于現有設備或供需雙方認可仍可采用括號內的尺寸，用戶也可以根據計算確定法蘭厚度。

   ③. 帶括號尺寸不推薦使用，并且僅適用于船用法蘭。

注：公稱尺寸DN10~DN150的法蘭使用PN40法蘭的尺寸。

  ①. 括號內尺寸為原標準法蘭厚度，對于現有設備或供需雙方認可仍可采用括號內的尺寸，用戶也可以根據計算確定法蘭厚度。

  ②. 帶括號尺寸不推薦使用，并且僅適用于船用法蘭。
