沉淀硬化不銹鋼是一類含沉淀硬化元素(Cu、Al、Ti、Nb)的鐵鉻鎳合金,可以通過熱處理強(qiáng)化,此類鋼具有高強(qiáng)度、足夠的韌性和適宜的耐蝕性。主要應(yīng)用于宇航工業(yè)和一些高技術(shù)產(chǎn)業(yè)。 沉淀硬化不銹鋼可區(qū)分為馬氏體、半奧氏體和奧氏體沉淀硬化不銹鋼三種主要類型,近年來又出現(xiàn)了鐵素體沉淀硬化不銹鋼。在馬氏體沉淀不銹鋼中,基于馬氏體時效鋼的經(jīng)驗(yàn),近年來出現(xiàn)了馬氏體時效不銹鋼,與前者比較,后者碳含量較低,其強(qiáng)化手段主要是靠金屬間化合物析出,且熱處理簡單。
07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼是以2%Mo取代 07Cr17Ni7Al 不銹鋼中2%Cr的半奧氏體沉淀硬化不銹鋼,在固溶狀態(tài)下基本保持奧氏體組織(含有5%~20%的δ鐵素體),在此狀態(tài)下鋼的加工成形性能良好,易于加工制造,加工后再經(jīng)調(diào)整處理、冷處理及時效處理,所析出的鎳-鋁強(qiáng)化相使鋼的室溫強(qiáng)度可達(dá)1400MPa以上,并具有滿足使用要求的塑韌性。此外,由于鋼中含有Mo,使之耐還原性介質(zhì)腐蝕能力有所改善。
07Cr15Ni7Mo2Al、 PH15-7Mo 不銹鋼的綜合性能優(yōu)于07Cr17Ni7Al 不銹鋼,因此其應(yīng)用領(lǐng)域也較廣泛。該鋼廣泛應(yīng)用于宇航、石油化工及能源工業(yè)中的耐蝕及400℃以下工作的承力構(gòu)件及容器以及彈性元件。
07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的不足之處在于化學(xué)成分需精確控制,熱處理工藝復(fù)雜,縱向、橫向韌性和塑性差異大,經(jīng)調(diào)整處理后塑韌性損失較大。
舊國標(biāo):0Cr15Ni7Mo2Al 、新國標(biāo):07Cr15Ni7Mo2Al 、 美標(biāo):S15700、632、PH15-7Mo
一、化學(xué)成分
07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的化學(xué)成分見表5-76。
二、室溫力學(xué)性能

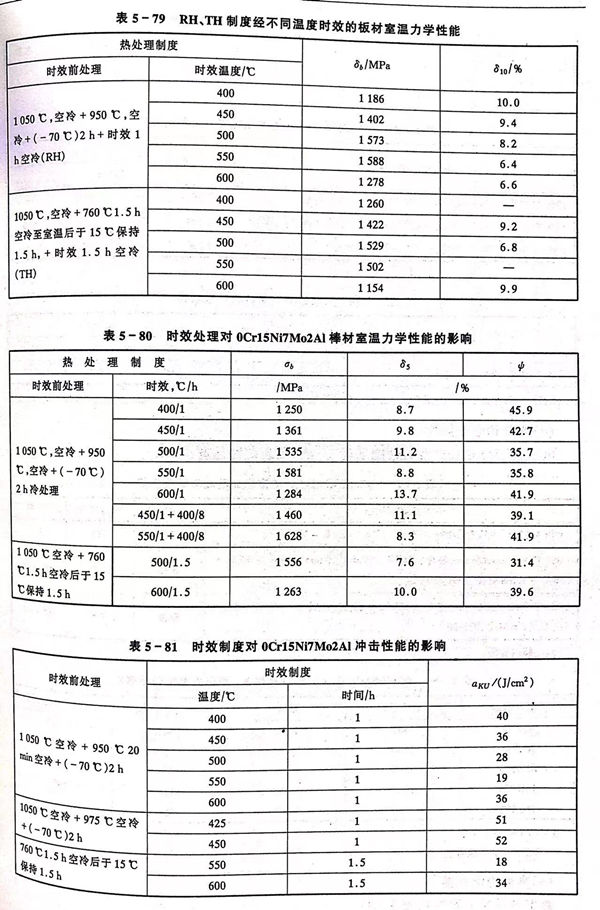

標(biāo)準(zhǔn)規(guī)定的 07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的室溫力學(xué)性能指標(biāo)見表5-77。一些實(shí)測數(shù)據(jù)見表5-78至表5-84。
三、疲勞和斷裂韌性
07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的疲勞性能見表 5-85,斷裂韌性見表 5-86。
四、高溫力學(xué)性能

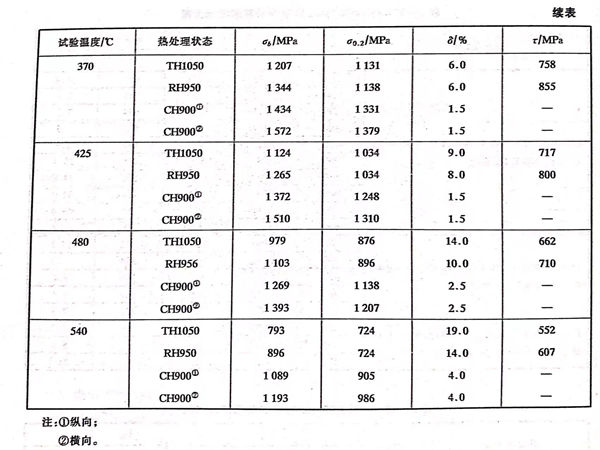

07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼高溫拉伸性能數(shù)據(jù)見表 5-87。

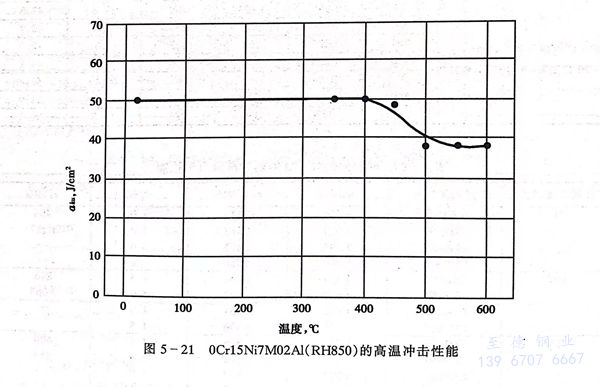

07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼高溫中沖擊和壓縮強(qiáng)度見圖 5-21 和 圖 5-22。

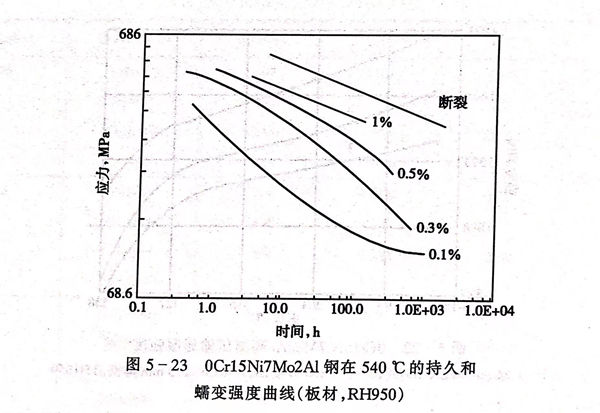

07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的持久和蠕變行為見表 5-90 和 表 5-91 及圖 5-23 。
五、耐蝕性

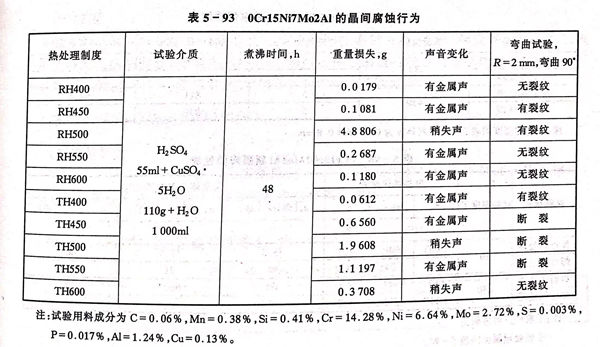

07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的耐均勻腐蝕性能見表5-92,耐晶間腐蝕性能見表5-93。鋼的耐晶間腐蝕性能與熱處理?xiàng)l件相關(guān):RH處理制度500℃時效強(qiáng)度最高,此時鋼不耐晶間腐蝕;400~450℃或550~600℃時效鋼的強(qiáng)度稍低,但耐晶間腐蝕。TH處理制度,不論是何種時效溫度(400~600℃)均出現(xiàn)晶間腐蝕。
07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的耐應(yīng)力腐蝕性能見表5-86。
六、工藝性能
a. 熱加工
鋼的熱加工溫度范圍為1160~900℃。
b. 冷加工
鋼的冷加工硬化傾向較大,在冷軋、冷拔或沖壓時宜采用大壓下量少道次的操作規(guī)范,并適當(dāng)進(jìn)行固溶處理。冷加工通常在固溶狀態(tài)下進(jìn)行。
C. 熱處理
使用RH或TH制度時,通常在固溶狀態(tài)下進(jìn)行零部件加工,而后依據(jù)RH或TH制度程序繼續(xù)完成固溶處理后的熱處理工序。按RH制度處理時,如冷處理后馬氏體轉(zhuǎn)變不充分,可適當(dāng)降低調(diào)整處理溫度,以提高M(jìn)s,但不應(yīng)低于900℃。以冷加工狀態(tài)交貨的產(chǎn)品,使用廠僅進(jìn)行簡單的時效即可(CH制度),CH制度一般適用于彈性元件。無論是冷處理還是時效處理,可根據(jù)實(shí)際情況重復(fù)進(jìn)行1~2次,重復(fù)時效溫度不能低于初次的時效溫度。
d. 焊接
此鋼可進(jìn)行電弧焊和電阻焊,以氣體保護(hù)焊最好,焊接通常在固溶狀態(tài)下進(jìn)行,焊后宜進(jìn)行全程熱處理,焊接效率可達(dá)90%以上。如果在最終熱處理狀態(tài)下焊接,焊后又不重新熱處理,此時焊接頭拉伸強(qiáng)度下降較多。點(diǎn)焊、滾焊和氬弧焊的性能見表5-94至表5-96。
七、物理性能
07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的物理性能見表 5-97 。
八、應(yīng)用
07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼主要應(yīng)用于航空薄壁結(jié)構(gòu)件,各種容器、導(dǎo)管、閥膜等。在國外已成功用于高速飛機(jī)的蒙皮,蜂窩夾芯與面板,國內(nèi)已用于制造晴綸纖維紡絲的齒輪及軸,化工企業(yè)的膠體磨、膠片廠的擠壓嘴、化學(xué)加工企業(yè)的耐蝕彈性元件等。
