008Cr29Mo4Ni2 鋼是在上述008Cr29Mo4 鋼的基礎上加入了2％Ni，因此具有更加優良的耐全面腐蝕和耐點蝕、耐縫隙腐蝕的能力。鎳的加入還使該鋼有更高的韌性和更低的韌脆轉變溫度。

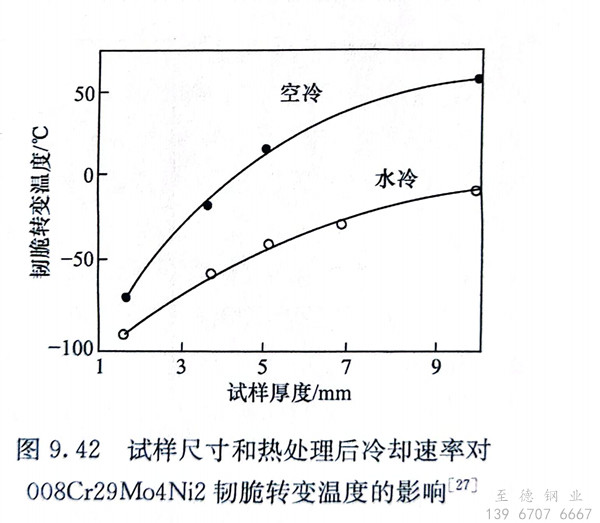

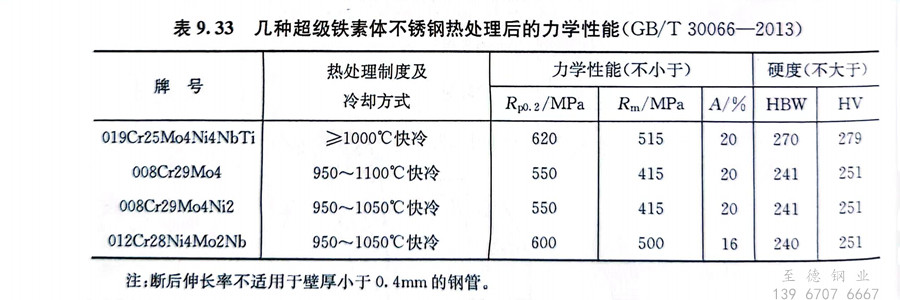

008Cr29Mo4Ni2 鋼的力學性能見表9.33，圖9.42為該鋼的韌脆轉變溫度與鋼的截面尺寸和熱處理后的冷卻速率之間的關系曲線。在同樣條件下，該鋼的韌脆轉變溫度低于其他超級鐵素體不銹鋼。該鋼在含NaCl的溶液中不會產生應力腐蝕。
008Cr29Mo4Ni2 鋼熱加工性能好，冷加工塑性好，冷加工硬化傾向較小，冷成形性較好。該鋼冷軋變形20％以上，伸長率有明顯下降，此時需中間軟化退火。該鋼具有良好的焊后性能，但需保持其高度清潔，焊前需對保護氣體、填充金屬、母材等進行細致準備，焊后要及時清理焊頭所受到的污染。
008Cr29Mo4Ni2 鋼可用于以海水和含Cl-水作為冷卻介質的熱交換設備，也可用于硫酸、甲酸、乙酸、草酸等酸性介質中。
