022Cr25Ni7Mo4WCuN 雙相鋼的牌號(hào)是 Zeron 100，英國(guó)開發(fā)此鋼的目標(biāo)是解決海底油田苛刻介質(zhì)（含有氯化物、CO₂、H₂S等）用材。目前該型號(hào)雙相不銹鋼已在不少領(lǐng)域中應(yīng)用，主要是利用其高強(qiáng)度和耐氯化物局部腐蝕及耐應(yīng)力腐蝕的性能。

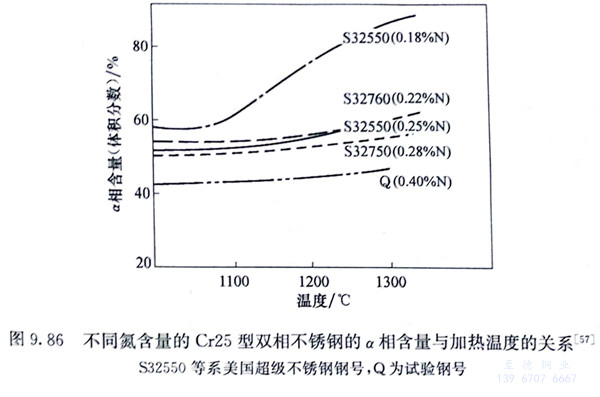

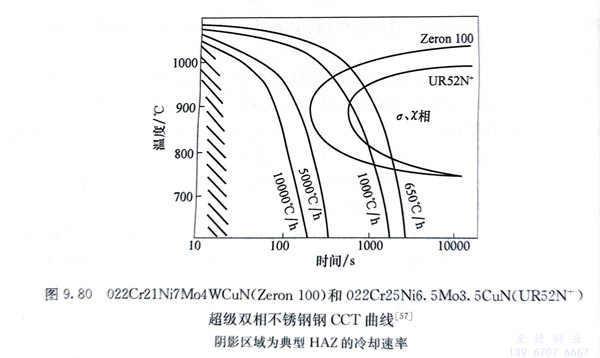

 022Cr25Ni7Mo4WCuN 雙相鋼在固溶溫度高于1050℃時(shí)，a相含量仍近50％（圖9.86中S32760）。該鋼的CCT曲線見圖9.80，由于鋼中含較高的鉻、鉬和鎢，金屬間化合物更易在短時(shí)間內(nèi)析出，而這些相的再溶解也由于鎢的作用需要加熱至更高的溫度，可在1100℃短時(shí)間加熱，但避免加熱至1120℃以上，這樣可限制鐵素體中的氮含量，降低氮化物的析出，以改善鋼的耐蝕性。該鋼在400℃以上加熱時(shí)，銅和鎢的加入加速了鋼的硬化，而不顯著惡化鋼的耐蝕性，并可保持一定的韌性，因此該鋼可用做耐磨損腐蝕材料。該鋼有比較高的屈服強(qiáng)度（≥550MPa），較之316L不銹鋼的屈服極限（≥170MPa）要大兩倍，這有利于減少管道和容器的壁厚。該鋼有較好的焊接性能，可采用不同方法焊接。

 022Cr25Ni7Mo4WCuN 雙相鋼的耐點(diǎn)蝕指數(shù)PREN₁₆＝40.6，在含氯化物、CO₂、H₂S的介質(zhì)中直至80℃都有較高的點(diǎn)蝕抗力，在熱海水中有很好的耐縫隙腐蝕的能力，在海水冷卻系統(tǒng)中出口溫度能提高到60℃。

 022Cr25Ni7Mo4WCuN 雙相鋼在3％NaCl溶液中產(chǎn)生應(yīng)力腐蝕破裂的溫度可達(dá)250℃，而316L不銹鋼只有60℃。該鋼還具有良好的耐晶間腐蝕性能。由于鋼中含有銅和鎢，能提高該鋼在HCl、H₂SO₄和H₃PO₄中的耐均勻腐蝕性。在燃?xì)饷摿蚴覞{液介質(zhì)中，該鋼的磨損腐蝕失重不隨pH變化，適合于做燃?xì)饷摿蚰酀{泵材料。
