丝袜色综合-丝袜视频网在线观看-丝袜天堂-丝袜网站在线观看-日本高清视频一区二区-日本高清视频免费在线观看

Monel K500

  (Ni68Cu28Al) Monel K500 耐蝕合金除了具有 Monel 400 合金的良好耐蝕性能外，它還具有更高的強度和硬度。這主要是此合金中含鋁、鈦等元素，經過一定的熱處理后，在基體上存在彌散Ni3(Ti、Al)金屬間化合物沉淀的緣故。

一、化學成分和組織特點

 Monel K500 合金與 Monel 400 合金相比，最大的差別在于此合金有2.3%～3.15%的鋁和0.30%～1.0%的鈦。隨各國技術要求的不同，此牌號的鋁、鈦含量常有微小的差異。此合金的組織特點除有彌散的Ni3(Ti、Al)沉淀相析出外，其他與Monel 400 合金相同。

二、耐腐蝕性能

一般固溶態的Monel K500 合金耐蝕性能與Monel 400 合金基本相同。因此Monel 400 合金的耐蝕性數據完全可以適用于 Monel K500 合金。但是，Monel K500 合金經過固溶+時效處理后，其耐蝕性一般要低于固溶態。同時，在一些條件下還會出現應力腐蝕斷裂。例如，在氫氟酸的氣相中，受拉伸應力的Monel K500 合金就會產生應力腐蝕。由于Monel K500 合金在流動海水中的低腐蝕速度和此合金的高強度，因此，Monel K500 合金特別適用于制造耐海水腐蝕的離心泵和軸。在靜止和流速慢的海水中，海洋生物和污垢在Monel K500 合金表面附著會引起點蝕，但其擴展較慢。

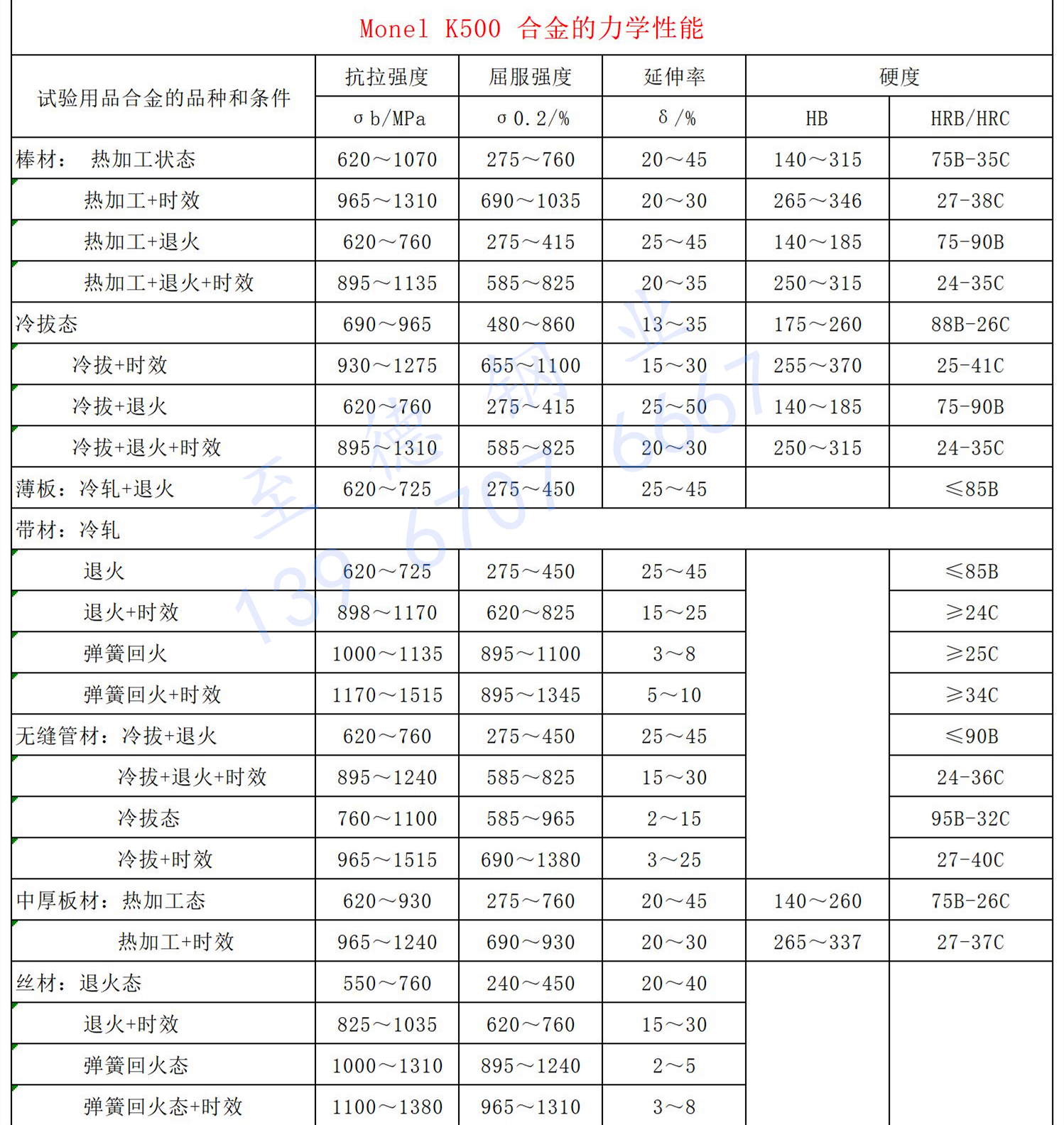

三、力學性能

四、焊接性能

 Monel K500 合金可用工業上通用的各種焊接方法進行焊接。此合金焊接方法不同，焊絲焊條匹配也不同。如：TIG 和 MIG 法，可用Monel 64 焊絲焊接；手工電弧焊，可用 Monel 134 焊條焊接。Monel K500 合金焊接必須在退火狀態下進行，且時效前必須先消除焊接應力。

五、冷、熱加工及成型性能

 Monel K500 合金的熱變形溫度為871～1149℃，當變形量大時，則建議在1038～1149℃間進行。為了生產細晶粒鍛件，其最終加熱溫度以1093℃為宜，而且其變形量應≥30%。Monel K500 合金冷變形均在退火（固溶）態進行。常規冷加工方法均適用于此合金。雖然 Monel K500 合金具有較大變形抗力，但其塑性好，因而不會產生任何困難。

六、熱處理工藝

 為了獲得塑、韌性好的 Monel K500 合金，最好進行 793～871℃的退火處理。對于需進行時效處理的部件，建議熱加工產品的退火在982℃進行，冷加工產品在1038℃進行。由于在982℃以上加熱此合金，合金晶粒會迅速長大，因此，要求細晶粒的設備、部件在此溫度下加熱要盡量縮短保溫時間。對于 Monel K500 合金建議按下述規范進行，這樣即可獲得最佳性能。

 對于鍛后淬火或退火鍛件，退火或熱軋棒以及大規格（≥38.1mm）冷拔棒，供軟化回火的絲和帶材（HB在 148～180），一般系在 593～605℃加熱16小時，爐冷到482℃。

 對彈性部件用帶、絲材或經大量冷加工的 Monel K500 合金（硬度在260～325HB），可在527～538℃加熱6小時以上，然后≤ 3.8～9.6℃/小時的冷卻速度冷卻到482℃。

七、產品應用

 Monel K500 合金的耐蝕性基本與Monel 400 合金相同，但強度、硬度稍高。此合金主要用于泵軸和葉輪、輸送器刮刀、油井鉆環、彈性部件、閥墊等。主要冶金產品與Monel 400 合金相同。
