（1）用于制造纖維增強(qiáng)塑料管道的樹脂應(yīng)為不飽和聚酯樹脂、乙烯基酯樹脂、環(huán)氧樹脂、酚醛樹脂等。樹脂使用前應(yīng)當(dāng)復(fù)驗(yàn)其熱變形溫度，其值應(yīng)當(dāng)高于壓力管道設(shè)計(jì)溫度20℃以上。

（2）用于制造纖維增強(qiáng)塑料管道的纖維增強(qiáng)材料應(yīng)為玻璃纖維、碳纖維、玄武巖纖維等。制造單位應(yīng)當(dāng)檢測(cè)纖維增強(qiáng)材料的最小強(qiáng)度，檢測(cè)值不得小于其標(biāo)稱性能（標(biāo)稱性能是指制造單位在產(chǎn)品說(shuō)明書中標(biāo)明的有關(guān)產(chǎn)品性能）的90％。

（3）非金屬管道中的纖維增強(qiáng)塑料及纖維增強(qiáng)塑料襯里管道所用樹脂材料的斷后伸長(zhǎng)率應(yīng)當(dāng)不低于2.5％。

（4）管道的層合板鋪層設(shè)計(jì)應(yīng)通過(guò)纖維及其制品類型、樹脂體系及配比、鋪層的次序、方向和層數(shù)、成型工藝（含固化工藝）、樹脂含量（重量比）等方面的設(shè)計(jì)以達(dá)到設(shè)計(jì)要求力學(xué)性能。

（5）管道組成件之間粘接所用樹脂基體及纖維增強(qiáng)材料的類型應(yīng)與管道保持一致。

（6）纖維增強(qiáng)塑料襯里管道的熱塑性塑料襯里與纖維增強(qiáng)塑料結(jié)構(gòu)層的層間剪切強(qiáng)度不得小于5MPa。

（7）纖維增強(qiáng)塑料及纖維增強(qiáng)塑料襯里材料的壓力管道元件的最低設(shè)計(jì)溫度（使用溫度）不得低于-40℃，最高設(shè)計(jì)溫度不得高于120℃，襯PTFE、PVDF、PFA不得高于165℃。

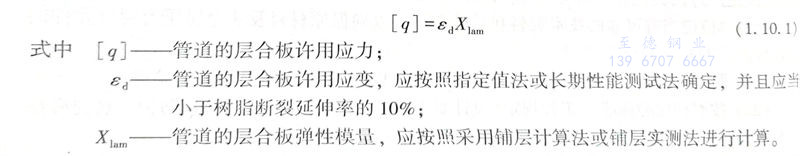

（8）管道的層合板（層合板指由兩層或多層同種或不同種材料壓制而成的整體板材）許用應(yīng)力按照式1.10.1計(jì)算：

（9）粘接接頭的許用承載力不得低于被粘接管道的許用承載力。纖維增強(qiáng)塑料及纖維增強(qiáng)塑料襯里管道的設(shè)計(jì)應(yīng)按照標(biāo)準(zhǔn)GB51160確定。用于有毒或可燃流體工況時(shí)，應(yīng)采取安全防護(hù)措施。
