1. 材料化學(xué)成分

  鑄鐵管件的磷含量應(yīng)不大于0.40％，硫含量應(yīng)不大于0.12％。

2. 力學(xué)性能

 a. 抗拉強(qiáng)度

   鑄鐵管件的抗拉強(qiáng)度應(yīng)不小于1.4 MPa。

 b. 硬度

   當(dāng)鑄鐵管件在切削、鉆孔有困難而發(fā)生異議時(shí)，應(yīng)進(jìn)行硬度試驗(yàn)。要求管件表面硬度應(yīng)不大于230 HB；管件中心部分硬度應(yīng)不大于215 HB。

3. 工藝性能

 a. 水壓試驗(yàn)

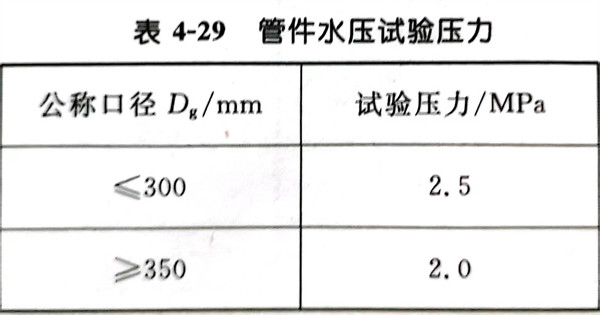

   管件應(yīng)進(jìn)行水壓試驗(yàn)。水壓試驗(yàn)壓力見(jiàn)表4-29。

 b. 氣密性試驗(yàn)

   管件用于煤氣管道時(shí)，如需做氣密性試驗(yàn)，其試驗(yàn)方法由供需雙方協(xié)商規(guī)定。

4. 表面質(zhì)量

  管件內(nèi)外表面必須光潔，不允許有裂縫、冷隔、蜂窩及其他任何妨礙使用的明顯缺陷。

  受鑄造工藝的限制和影響，但又不影響使用的鑄造缺陷允許存在。

  管件上局部薄弱處應(yīng)不多于兩處。局部減薄后的厚度應(yīng)不小于同口徑離心直管G級(jí)的最小厚度。受減小壁厚影響的面積應(yīng)小于內(nèi)腔截面積的1/10。

  征得需方同意，局部缺陷可予修補(bǔ)。但修補(bǔ)后的管件必須重新進(jìn)行水壓試驗(yàn)。

5. 涂覆

 a. 管內(nèi)、外表面可涂瀝青質(zhì)或其他防腐材料。若要求內(nèi)表面不涂涂料時(shí)，則由供需雙方協(xié)商決定。

 b. 涂料應(yīng)不溶于水，不得使水產(chǎn)生臭和味，有害雜質(zhì)含量應(yīng)符合衛(wèi)生部飲用水的有關(guān)規(guī)定。

 c. 涂涂料前，管件內(nèi)、外表面應(yīng)光潔，并無(wú)鐵銹、鐵片。

 d. 涂料涂好后，管件內(nèi)、外表面應(yīng)光潔，涂層均勻、粘附牢固，并不因氣候冷熱而發(fā)生異常。
