1. 直管及管件材料化學(xué)成分

  直管及管件的磷含量應(yīng)不大于0.30％，硫含量應(yīng)不大于0.10％。

2. 力學(xué)性能

  直管及管件的抗拉強(qiáng)度應(yīng)不小于150 MPa。

3. 工藝性能

  直管應(yīng)進(jìn)行水壓試驗(yàn)，其試驗(yàn)壓力為0.2MPa。管件的水壓試驗(yàn)由供需雙方協(xié)商解決。

4. 表面質(zhì)量

  a. 直管及管件的內(nèi)、外表面應(yīng)光潔、平整，不允許有裂縫、冷隔、錯(cuò)位、蜂窩及其他妨礙使用的明顯缺陷。允許存在不影響使用性能的冷鑄花紋；允許修補(bǔ)不影響使用的鑄造缺陷，但修補(bǔ)后局部凸起處必須磨平。

  b. 承、插口密封工作面除符合上述要求外，不得有連續(xù)溝紋、麻面和凸出的棱線。

  c. 承口法蘭盤(pán)輪廓應(yīng)清晰，允許有不影響使用的輕微缺陷存在。

5. 涂覆

  直管及管件內(nèi)、外表面可涂防腐材料，涂料由供需雙方商定。涂覆后的涂層應(yīng)均勻，粘結(jié)牢固。

6. 法蘭壓蓋技術(shù)要求

  a. 壓蓋材質(zhì)與直管、管件材質(zhì)相同。

  b. 壓蓋與膠圈接觸面應(yīng)平整、光滑，不允許有尖角凸起，其余各部位的凹凸深度不大于2mm。

  c. 壓蓋不允許掉角缺棱，壓蓋的法蘭盤(pán)上冷隔深度應(yīng)不大于2mm。

  d. 壓蓋表面涂覆材料與直管及管件相同，涂層應(yīng)均勻密實(shí)。

7. 密封橡膠圈材質(zhì)及技術(shù)要求

  a. 橡膠圈材質(zhì)

   用于制造橡膠密封圈的材料為天然橡膠、氯丁橡膠、丁腈橡膠及丁苯橡膠。

  b. 制造橡膠圈所用材料中，不得含有再生膠，不得含有任何有害于橡膠圈和管材的雜質(zhì)。

  c. 橡膠應(yīng)質(zhì)地均勻，不得有蜂窩、氣孔、皺折、缺膠、開(kāi)裂及飛邊等缺陷。

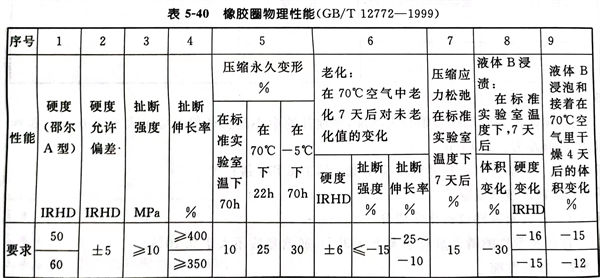

  d. 橡膠圈的物理性能見(jiàn)表5-40。
