管件與管子的連接方式采用對焊連接的稱為對焊管件。在對焊管件中，通常采用無縫鋼管推制加工而成的稱為對焊無縫管件。

本章涉及DN15～DN800（NPS 1/2～NPS 24）碳鋼、合金鋼和不銹鋼對焊無縫管件。

1. 符號

DN-米制單位管件的公稱尺寸，為非測量值［見GB／T 1047《管道元件 DN（公稱尺寸）的定義和選用》］；

NPS-英制單位管件的公稱尺寸，為非測量值；

A-90°彎頭一端面中心至另一端面的距離，180°彎頭中心至端面中心的距離；

B-45°彎頭中心至端面的距離；

C一三通、四通的分支出口軸心線至中心體端面的距離；

D-彎頭、等徑三通和四通、管帽的坡口處外徑，異徑管件大端坡口處外徑；

D₁異徑管件小端坡口處外徑；

E-管帽（管封頭）的總高度；

F-翻邊短節的長度；

G一翻邊短節的翻邊外徑；

H-異徑接頭端面至端面的距離；

K--180°彎頭端面到頂部的距離；

M-三通、四通本體中心線至支管端面的距離；

O-180°彎頭一端面中心至另一端面中心的距離；

R-圓角半徑；

t-同徑或異徑管件大端焊接端部規定壁厚；

t₁-異徑管件小端焊接端部規定壁厚；

T-翻邊短節的翻邊厚度。

2. 種類和代號

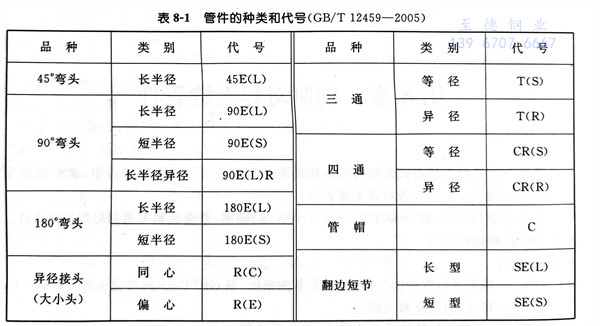

對焊無縫管件的種類和代號見表8-1。
