在不銹鋼管件與管子采用對焊連接的對焊管件中，除無縫鋼管對焊管件外，管件可采用鋼板或鋼帶經過冷加工或熱加工成形。根據公稱尺寸和制造方法的不同，允許在殼體上有一條或兩條以上縱向焊縫的焊件，稱為鋼板制不銹鋼對焊管件。


1. 管件焊端坡口

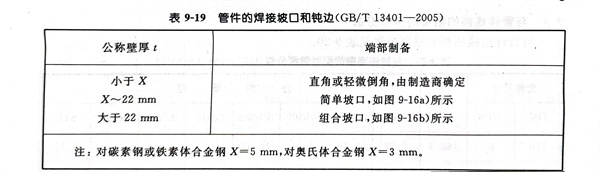

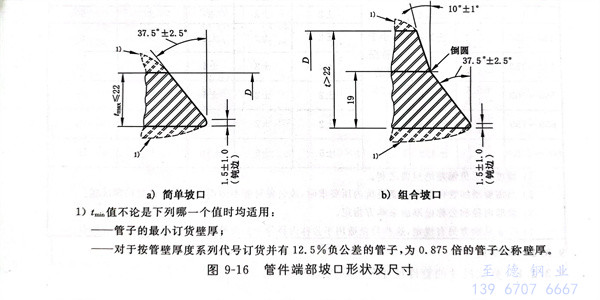

  不銹鋼管件焊端坡口形狀及尺寸見圖 9-16，管件的焊接坡口和鈍邊見表 9-19 。



2. 焊接端部過渡段的最大包絡線

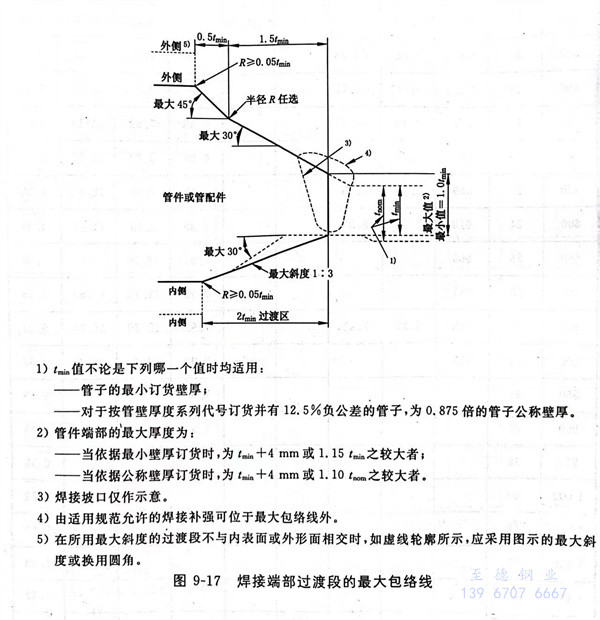

   不銹鋼管件焊接端部過渡段的最大包洛線見圖 9-17。


圖 17.jpg
