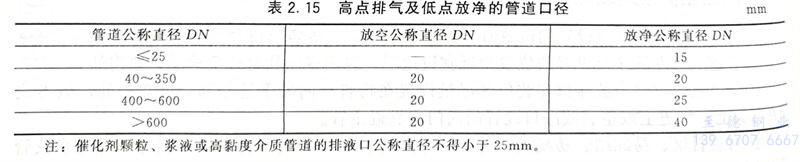

①. 高點排氣管的公稱直徑最小應為15mm；低點排液管的公稱直徑最小應為20mm。當主管公稱直徑為15mm時，可采用等徑的排液口。高點排氣及低點排液的管道口徑見表2.15。

  ②. 管徑小于DN40的管道可不設高點排氣；對于全廠性的工藝、凝結水和水管道（非埋地）在歷年一月份平均溫度高于0℃的地區，應少設低點排液。

  ③. 振動管道上直徑小于DN40密閉放空、放凈管根部接口處應采取加強措施。

  ④. 接地漏或開口罐的放凈管管口應高出地漏或罐口大于或等于50mm。

  注：催化劑顆粒、漿液或高黏度介質管道的排液口公稱直徑不得小于25mm。

 工程應用：裝置邊界管道低點排液閥門設計位置不宜操作

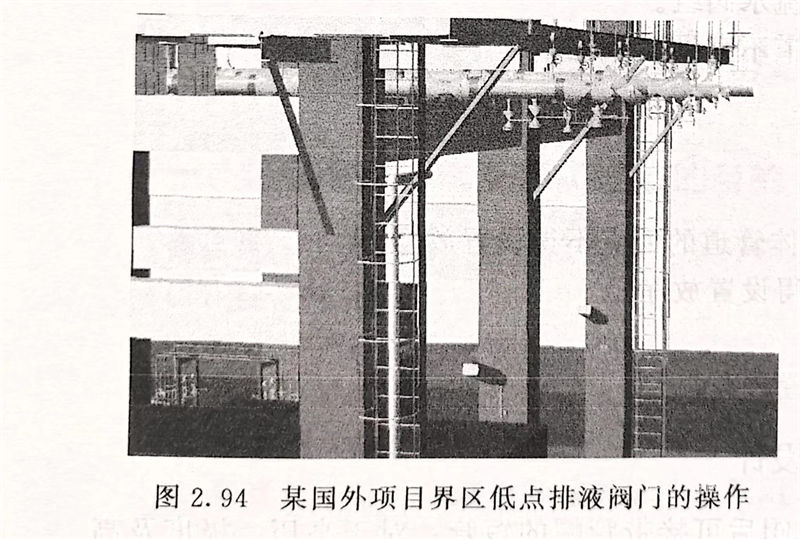

   有很多工程項目的裝置邊界位置，管廊上界區接點切斷閥附近都有低點排液閥門，通常較高，并有幾層（工藝管道層、公用工程管道層等）。圖2.94所示12根管線的低點排液閥門距離地面約5m，操作排液閥門不太容易。

  后來在支撐管子的結構梁底位置統一敷設了格柵板，工廠維護人員可以在格柵板上趴著操作低點排液閥門。

 工程應用：裝置管道低點排液距地面偏小

 圖2.94 某國外項目界區低點排液閥門的操作

  一些正在運行的工廠里，有些管道的低點排液撞在了地面上，還有的低點排液布置在了一個凹坑內，距離地面太近，沒有按照“低點排液管端距地面或樓板面的凈距不得小于100mm（有的項目規定為150mm）”設計。這些低點排液，一方面不易安裝，另一方面不易維護。可能是配管設計人只考慮主管的布置，施工時才發現需彌補低點排液。
