硫酸是用途廣闊的基本化工原料，廣泛應(yīng)用于國民經(jīng)濟(jì)各部門，無論是硫酸生產(chǎn)還是使用硫酸作為工藝介質(zhì)，只要與其接觸，就會(huì)遇到腐蝕問題。

  硫酸的腐蝕行為與酸的濃度相關(guān)，稀的和中等濃度的硫酸的氧化性較弱，屬還原性酸；高濃度硫酸則具有強(qiáng)烈的氧化性，屬氧化性酸。鑒于硫酸的這種特性，在不同濃度和不同溫度的硫酸中，使用不銹鋼的牌號(hào)各異。

  高濃硫酸生產(chǎn)中，多選用鑄鐵、磚等，因?yàn)椴讳P鋼耐蝕性不佳。近年來，由于對(duì)環(huán)境污染的嚴(yán)格控制以及為改善生產(chǎn)環(huán)境，在硫酸生產(chǎn)中的鑄鐵冷卻排管有被板式換熱器取代的趨勢(shì)。在高濃度（93%~98%)硫酸中多選用高硅含鉬奧氏體不銹鋼，如SS-920。在大于130℃,93%~98%H2SO中，SS-920的腐蝕率小于0.1mm/a,但此類鋼不耐稀硫酸和中等硫酸的腐蝕，在使用時(shí)應(yīng)予以特別注意。在80℃以下的濃硫酸中，耐酸泵多半使用高硅鎳基合金，如IlliumG,高于此溫度時(shí)可使用1N504合金（80Ni-9.5Si-3Mo-2.5Cu-3Ti)。

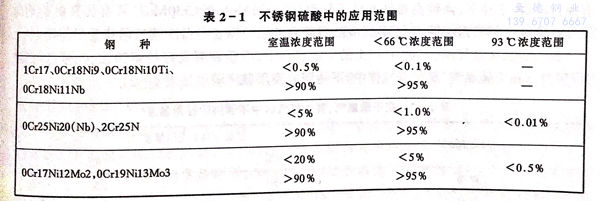

  在中等濃度硫酸中，一般的不銹鋼不具備令人滿意的耐蝕性，在80℃以下，常常使用鉬、銅復(fù)合的高性能奧氏體不銹鋼，如00Cr20Ni29Mo3Cu4Nb 和00Cr20Ni25Mo4.5Cu等。部分不銹鋼牌號(hào)在硫酸中的使用范圍見表2-1.

  在硫酸中，當(dāng)含有足夠氧和氧化劑時(shí)，可擴(kuò)大不銹鋼的使用范圍，如：在濃度低于65%的硫酸中，一般不能選用18-8型Cr-Ni不銹鋼，當(dāng)含有≥5%HNO₃時(shí)，則可使用。在硫銨生產(chǎn)時(shí)，通常使用0Cr17Ni12Mo2制作結(jié)晶罐，當(dāng)存在鉻鹽時(shí)，儲(chǔ)罐和泵亦可使用0Cr18Ni9。
