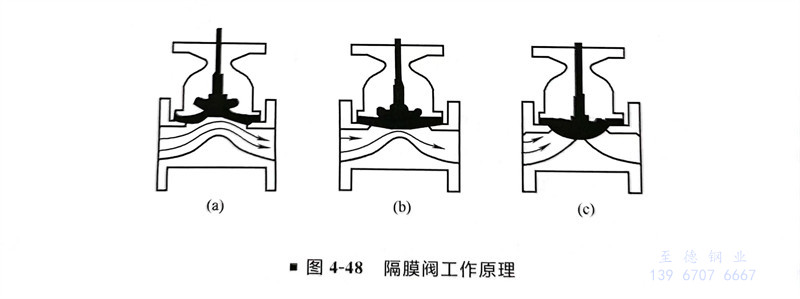

隔膜閥（Diaphragm Valve）的結構形式，與一般閥門很不相同，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥的工作原理如圖4-48所示。

1. 隔膜閥的分類

 隔膜閥按結構形式可分為以下幾類：

  a. 屋脊式

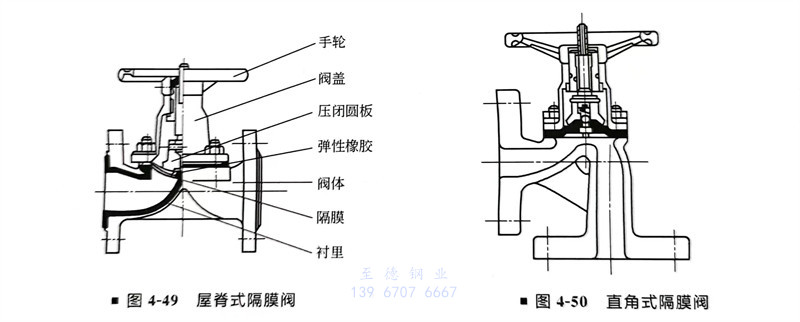

      也稱突緣式，是最基本的一類。其結構如圖4-49所示。從圖中可以看出，閥體是襯里的。隔膜閥閥體襯里，就是為了發揮它的耐腐蝕特性。這類結構，除直通式之外，還可制成直角式，如圖4-50所示。

  b. 截止式

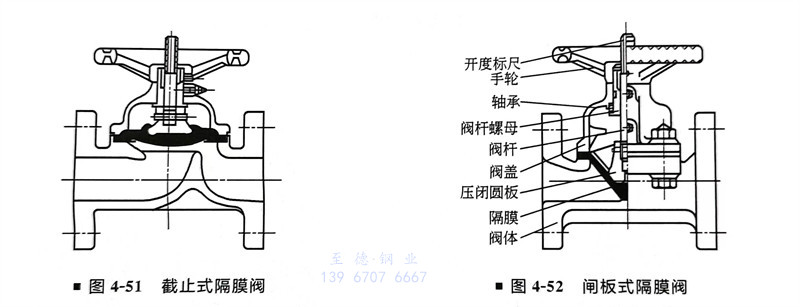

      其結構形狀與截止閥相似，如圖4-51所示。這種形式的閥門，流體阻力比屋脊式大，但密封面積大，密封性能好，可用于真空度高的管道。

  c. 閘板式

     其結構形式與閘閥相似，如圖4-52所示。閘板式隔膜閥流體阻力最小，適合于輸送黏性物料。

    隔膜材料常用天然橡膠、氯丁橡膠、丁腈橡膠、異丁橡膠、氟化橡膠和聚全氟乙丙烯塑料（F46）等。

    隔膜閥的缺點是耐壓不高，一般在6kgf/cm(0.66MPa)之內；耐溫性能也受隔膜的限制，一般只能耐60～80℃，最高（氟化橡膠）也不超過180℃。

2. 隔膜閥的特點及選用

  ①. 流體阻力小。

  ②. 能用于含硬質懸浮物的介質；由于介質只與閥體和隔膜接觸，所以無需填料函，不存在填料函泄漏問題，對閥桿部分無腐蝕的可能。

  ③. 適用于有腐蝕性、黏性、漿液介質。

  ④. 不能用于介質壓力較高的場合。

  ⑤. 隔膜材質的推薦使用范圍見表4-68。

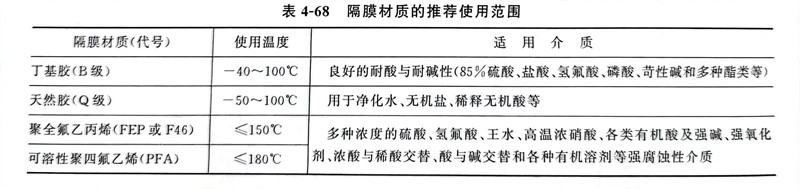

表4-68 隔膜材質的推薦使用范圍

丁基膠（B級）                -40~100℃        良好的耐酸與耐堿性（85％硫酸、鹽酸、氫氟酸、磷酸、苛性堿和多種酯類等）

天然膠（Q級）               -50~100℃         用于凈化水、無機鹽、稀釋無機酸等

聚全氟乙丙烯（FEP或F46） ≤150℃          多種濃度的硫酸、氫氟酸、王水、高溫濃硝酸、各類有機酸及強堿、強氧化劑、濃酸與稀酸交替、酸與堿交替和各種有機溶劑等強腐蝕性介質

可溶性聚四氟乙烯（PFA） ≤180℃
