1985年由鞍鋼起草的國家標準《高壓鍋爐用無縫鋼管》（GB 5310-1985）中納入了1Cr18Ni9、1Cr19Ni11Nb2個奧氏體耐熱不銹鋼牌號（參考并移植了美標 ASTM213、ASME213的TP304H、TP347H2個牌號），這是高壓鍋爐管標準首次納入不銹鋼牌號；之后，由攀成鋼和冶金標準設(shè)計研究院共同起草的《高壓鍋爐用無縫鋼管》（GB 5310-1995）和《高壓鍋爐用無縫鋼管》（GB 5310-2008）中又陸續(xù)納入 10Cr9Mo1VNb（T91／P91）、10Cr9MoW2VNbBN（T92／P92）、10Cr11MoW2VNbCu1BN（T122／P122）、11Cr9Mo1W1VNbBN（T911／P911）四個牌號馬氏體耐熱鋼和07Cr19Ni10（TP304H）、10Cr18Ni9NbCu3BN(S30432)、07Cr25Ni21NbN(TP310HNbN)、07Cr19Ni11Ti(TP321H)、07Cr18Nil1Nb(TP347H)、08Cr18Ni11NbFG（TP347HFG）等7個奧氏體耐熱鋼牌號。

一、馬氏體耐熱不銹鋼（9％～12％Cr）

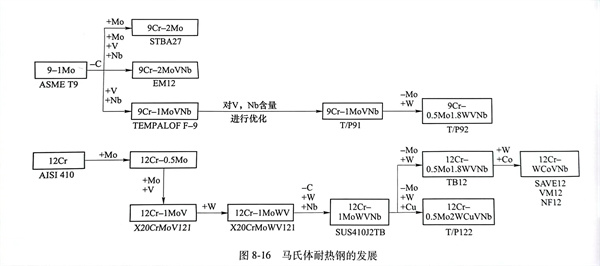

  馬氏體耐熱不銹鋼的代表牌號是T91/P91、T91/P92。其發(fā)展可以分為以下兩條主線：一是縱向，通過提高主要耐熱合金元素Cr含量，從9％到12％，以在保證材料強度的基礎(chǔ)上進一步提高材料的高溫抗 氧化性；二是橫向，通過優(yōu)先添加N、V、Nb、W、B、Cu等合金元素，提高高溫強度并使顯微組織及第二相在高溫下穩(wěn)定性更為理想，見圖8-16所示。

  T91/P91高壓鍋爐管，在20世紀80年代引進亞臨界機組設(shè)計、制造技術(shù)時一同引入了我國，90年代國內(nèi)已有企業(yè)開發(fā)出了T91/P91高壓鍋爐管，但沒有得到鍋爐企業(yè)的認可。20世紀初寶鋼開發(fā)出了T91產(chǎn)品并批量供貨（得到了國內(nèi)幾大鍋爐企業(yè)的認可），之后，攀成鋼、天津鋼管、衡陽華菱鋼管、常寶、北方重工等企業(yè)也都開發(fā)出了T91/P911產(chǎn)品并批量供貨。

二、奧氏體耐熱不銹鋼（18％～8％、25％～20％ CrNi）

  奧氏體耐熱鋼的使用溫度范圍一般在600℃以上，近些年，開發(fā)了使用溫度已超過650～700℃的奧氏體不銹鋼管，且已成功并廣泛應(yīng)用在超（超）臨界鍋爐的高溫部位上。常見的奧氏體耐熱不銹鋼管有TP304H、TP347H、TP347HFG、SUPER304H、TP310HNbN（HR3C）等。具體化學(xué)成分見表8-5所示。

  奧氏體耐熱鋼的發(fā)展也可以分為以下兩條主線。一是縱向，提高主要耐熱合金元素Cr含量，從18％到25％，以在保證材料強度的基礎(chǔ)上進一步提高材料的高溫抗氧化性；二是橫向，通過添加N、Nb、Co、B、Cu等合金元素，已使得顯微組織及第二相在高溫下穩(wěn)定性更為理想，見圖8-17所示。

 TP304H、TP347H奧氏體耐熱鋼從20世紀80年代引入我國，90年代原上鋼五廠率先試制成功，但因高溫性能問題一直未能供貨。直到2007年10月寶鋼實現(xiàn)了Super304、TP310HNbN（HR3C）奧氏體不銹鋼管的批量生產(chǎn)。這之后久立特材、太鋼不銹、江蘇武進等企業(yè)也都開發(fā)出了TP304H、TP347H、TP347HFG、SUPER304H、TP310HNbN（HR3C）等奧氏體耐熱不銹鋼管。
