1. 直管元件在內壓作用下的應力分布

   通常將直管元件劃分不銹鋼厚壁管和薄壁不銹鋼管，根據不同的假設理論來研究直管元件的應力分布。不銹鋼厚壁管和不銹鋼薄壁管的劃分一般以k=do/di=1.2為界，當h＞1.2時為厚壁管，h≤1.2時為薄壁不銹鋼管。

2. 厚壁管的應力分布

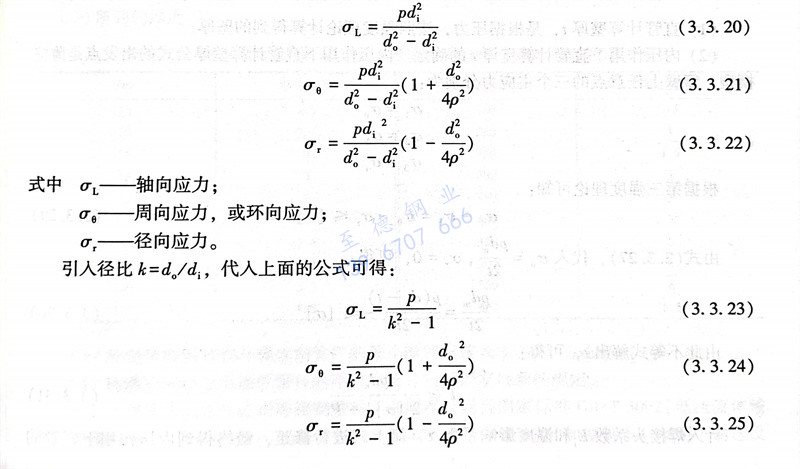

   假設直管的內、外徑分別為di和do，沿壁厚任意點到管中心的距離為p，管道承受均勻的介質內壓為p，那么厚壁管中各點的應力計算表達式如下：

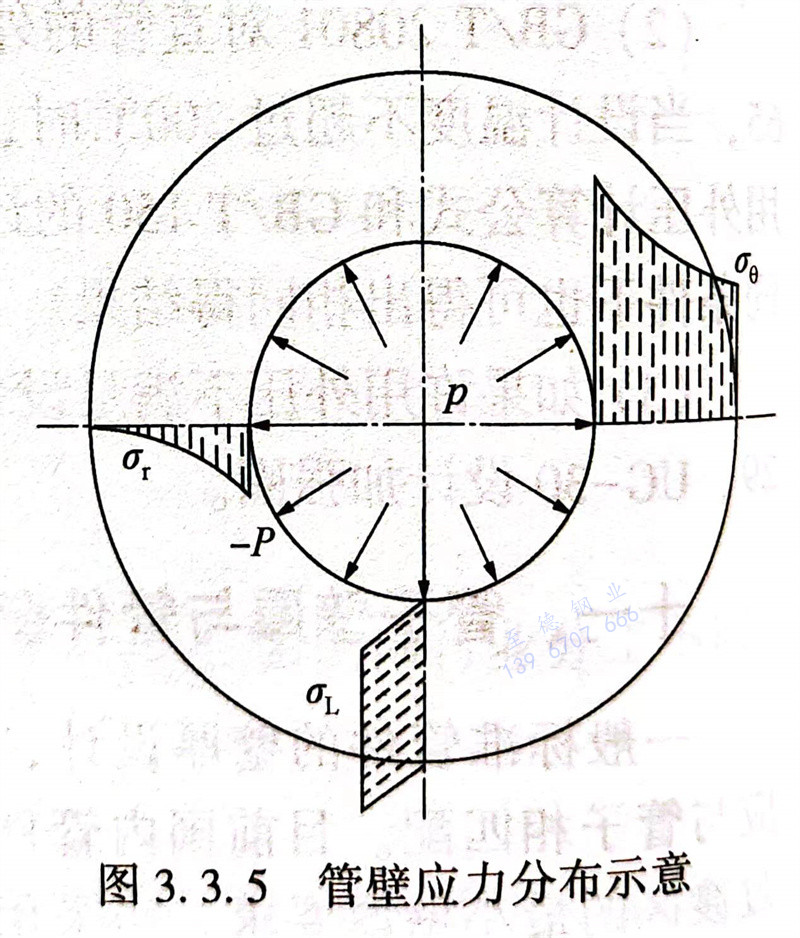

從上述公式可看出以下規律：①. 軸向應力σL沿管道壁厚均勻分布；周向應力σ，和徑向應力σr 沿管道壁厚分布是不均勻的。各應力沿管壁厚的分布示意圖，見圖3.3.5。

                                          ②. 周向應力σ在內壁處最大，在外壁處最小；

                                          ③. 徑向應力σr，在內壁處為-p，在外壁處為0。

                                          ④. 三個應力分量中，數值上周向應力最大，軸向應力σL次之，徑向應力σr最小。

3. 薄壁管的應力分布

  對于薄壁管，在理論上有以下假設：

   ①. 由于管壁很薄，認為應力沿管壁是均勻分布的。

   ②. 對于薄壁不銹鋼管，徑向應力相對于周向應力和軸向應力很小，可以忽略不計。

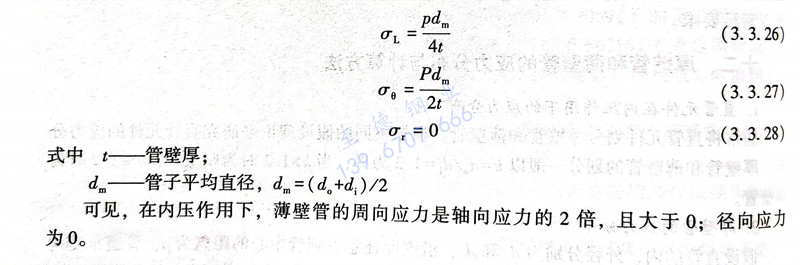

  ③. 根據上述假設，由材料力學可知，內壓作用下薄壁不銹鋼管的應力計算表達式如下：

 可見，在內壓作用下，薄壁不銹鋼管的周向應力是軸向應力的2倍，且大于0；徑向應力為0。
