支管臺又叫支管座、鞍座、鞍形管接頭、管臺、管座或加強接管,有的也稱為半管接頭,提供了一個大口徑管道向小口徑管道的分支,支管臺焊接其上的管道稱為主管,焊接于支管臺之上的管道稱為支管。主管補強措施以避免裂紋、角焊縫和邊的錐形增固,從而避免管件和主管焊接時發生的壁厚陡變。強型管件,代替使用異徑三通、補強板、加強管段等支管連接形式,具有安全可靠、降低造價[可代替插管(sstub-inn),其強度較插管強很多,不需加強板,且比有加強板的插管便宜]、施工簡單、改善介質流道、系列標準化、設計選用方便等突出優點,尤其在高壓、高溫、大口徑、厚壁管道中使用日益廣泛,取代了傳統的支管連接方法。


  支管臺本體采用優質鍛件,用材與管道材料相同,有碳鋼、合金鋼、不銹鋼等。支管座與主管均采用焊接,與支管或其他管[如短管、絲堵(plug)等]、儀表、閥門的連接有對焊連接、承插焊連接、螺紋連接3種形式。支管臺常用制造和尺寸等執行標準有MSS SP-97《整體加強鍛制分支引出端管件-承插焊式、螺紋式與對焊式端頭》、GB/T19326《鋼制承插焊、螺紋和對焊支管座》、HG/T 21632《鍛鋼承插焊螺紋和對焊接管臺》等標準。


  法蘭連接管件多用于特殊配管場合,實際用量相對比較少。其他常用的管件還有加強管接頭,例如螺紋加強管接頭(threadolet)、承插焊加強管接頭(sockolet)、對焊加強管接頭(weldolet)、插入加強管接頭(insert weldolet)、斜接加強管接頭(latrolet)、彎頭加強管接頭(elbolet)以及馬鞍座(sweepolet)加強管接頭。

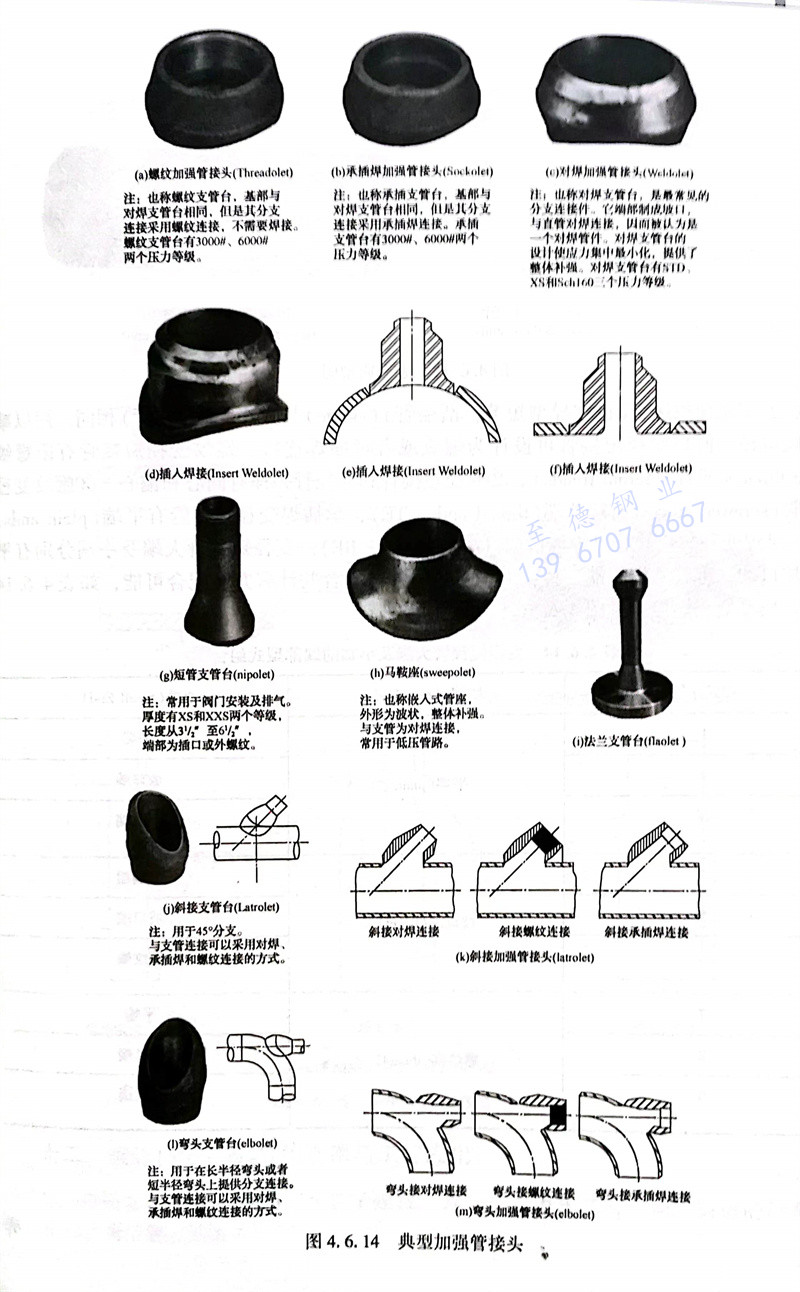

  典型加強管接頭如圖4.6.14所示。這些加強管接頭可直接焊在主管上,與三通一樣從主管上引出支管,不需另外補強,適用于高、中壓管道。國內有化工標準HG/T 21632《鍛鋼承插焊螺紋和對焊接管臺》。圖4.6.14(e)所示的插入加強管接頭(insert weldolet)、彎頭加強管接頭(elbolet)以及 sweepolet加強管接頭與主管連接的焊縫可進行無損探傷檢查,焊接可靠,克服了“馬鞍焊”的角焊縫質量不易保證、檢查困難的缺點,適用于火災危險分類為甲、乙類介質和劇毒介質的管道,是理想的管接頭。圖4.6.14(f)所示是承插焊和螺紋連接的變徑管接頭,用于DN50以下管道及其管配件的連接。


圖 14.jpg


  例如:某項目的材料描述為“WELDOLET DN 800×15,Sch80>800×15 ,Sch80×1600”,意思是:主管規格是DN800,Sch80,支管規格是:DN15,Sch160。
