1. 空氣冷卻器（以下簡稱空冷器）的位置

  空冷器通常設在管廊的頂部或框架上，很少直接放在地面上。例如，氣體壓縮機的凝汽式汽輪機采用空冷器作為其冷凝冷卻器時，由于與管廊距離遠，則應將空冷器設在靠近氣體壓縮機的框架上。

  塔頂冷凝冷卻器采用空冷器時，可以考慮將空冷器直接設在塔頂，這樣可以節約占地和塔頂管道。

  空冷器不宜設在操作溫度高于物料自燃點的設備上方，也不宜設在輸送或儲存液化烴設備的上方。如果限于占地面積不得已時，則應按防火規范的要求采用非燃燒體的隔板，將上、下兩類設備隔開。

2. 空冷器的選型要求

  在工藝設計過程中，當進行換熱設備選型時，應考慮設備布置的合理性。空冷器的選型應首先考慮將空冷器布置在管廊上的尺寸要求。為使布置合理，水平式空冷器建議采用管束長度為9m和6m兩種；斜頂式空冷器建議采用管束長度為6m；如選用增濕空冷器或干濕聯合的空冷器時，則無論立式或斜頂式宜采用管束長度為6m。這樣，管廊尺寸可以定為6m或9m，配合空冷器的構架尺寸為8.7mx6m和5.7n7mx6nm。如果管廊尺寸與空冷器構架結構尺寸不能取得一致但相差不大時，將空冷器直立支柱改為斜支柱也是可行的。

  布置在框架上的空冷器，可以結合空冷器的構架結構設計框架，對于選型沒有特殊要求。然而，由于需要單獨設置框架，勢必增加裝置的占地面積。因此，從設備布置設計角度出發，仍希望按上述建議選型。

3. 空冷器的布置要求

  ①. 塔頂餾出物冷凝冷卻用空冷器的布置應考慮塔頂餾出物管道的熱膨脹影響。

  ②. 為了操作和檢修方便，在布置空冷器的管廊或框架一側地面，應留有檢修通道和場地。空冷器管束兩端的管箱處應設置平臺和梯子。

  ③. 多組空冷器布置在一起時，應采用一致的布置形式，一般多采用成列布置，應避免一部分成列布置而另一部分成排布置。

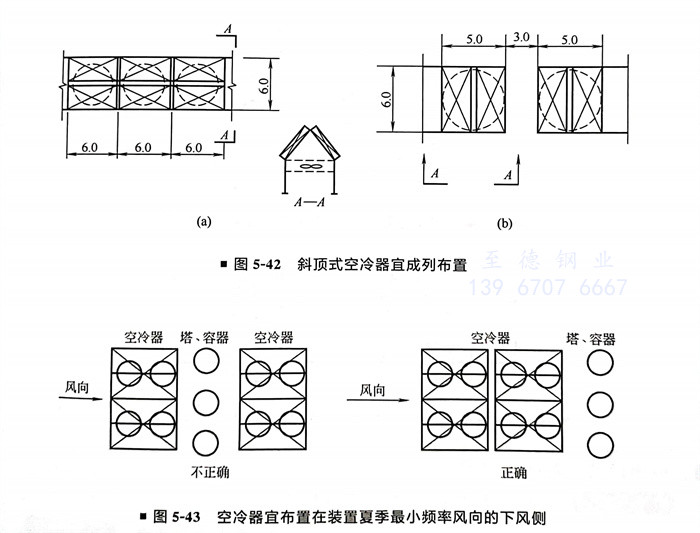

  ④. 斜頂式空冷器宜成列布置（圖5-42），如成排布置時，兩排中間應有不小于3m空間，便于管道安裝與操作維修。

  ⑤. 空冷器是利用空氣冷卻管束內介質的換熱設備。因此，其冷卻效果的好壞與風向有一定的關系，在可能的條件下，應考慮風向的影響，尤其是夏季的風向。

     a. 空冷器宜布置在裝置夏季最小頻率風向的下風側（圖5-43），以避免或減少腐蝕性氣體或熱風進入管束的周圍。

     b. 在空冷器的夏季最小頻率風向的上風側20～25m范圍內，不宜有高于冷卻器的建筑物、構筑物和大型設備，以免阻礙空冷器的通風。

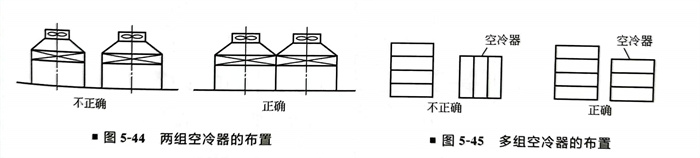

     c. 為了防止造成熱風循環，兩組空冷器應靠近布置（圖5-44），不應留有間距，多組形式相同的空冷器應互相靠近布置（圖5-45）。如需要隔開布置時，為避免熱風循環，兩組空冷器距離不宜小于20m。

  ⑥. 不同形式的空冷器，如引風式與鼓風式的空冷器布置在一起時應注意以下問題。

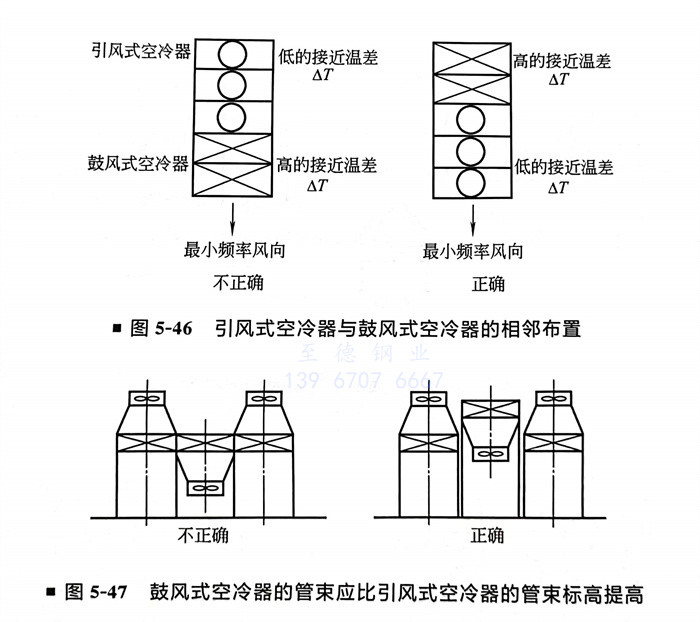

    a. 引風式空冷器宜布置在鼓風式空冷器的最小頻率風向的下風側（圖5-46）。

     b. 鼓風式空冷器的管束應比引風式空冷器的管束標高提高（圖5-47）。

  ⑦. 空冷器與加熱爐之間的距離不應小于15m。

  ⑧. 兩臺增濕空冷器或干濕組合空冷器的構架立柱之間，應有不小于3m的距離，以便增濕的給水系統管道的操作和維修。
