空氣冷卻器（簡稱空冷器）是以環境空氣作為冷卻介質，冷卻高溫工藝流體的換熱器，也稱空氣冷卻式換熱器。管內的熱流體通過管壁和翅片與管外空氣進行換熱，所用的空氣通常由通風機供給。空氣冷卻器可用于冷卻或冷凝，廣泛應用于：煉油、石油化工塔頂蒸氣的冷凝；回流油、塔底油的冷卻；各種反應生成物的冷卻；循環氣體的冷卻和電站汽輪機排氣的冷凝。工作壓力可達69MPa。但耗電量、噪聲和占地面積均大，冷卻效果受氣候變化影響較大。空冷器標準主要有API 661《煉油廠用通用空氣冷卻換熱器》、ISO 13706《石油、石化和天然氣工業風冷式換熱器》、GB／T 15386《空冷式換熱器》等。
1. 空氣冷卻器的結構

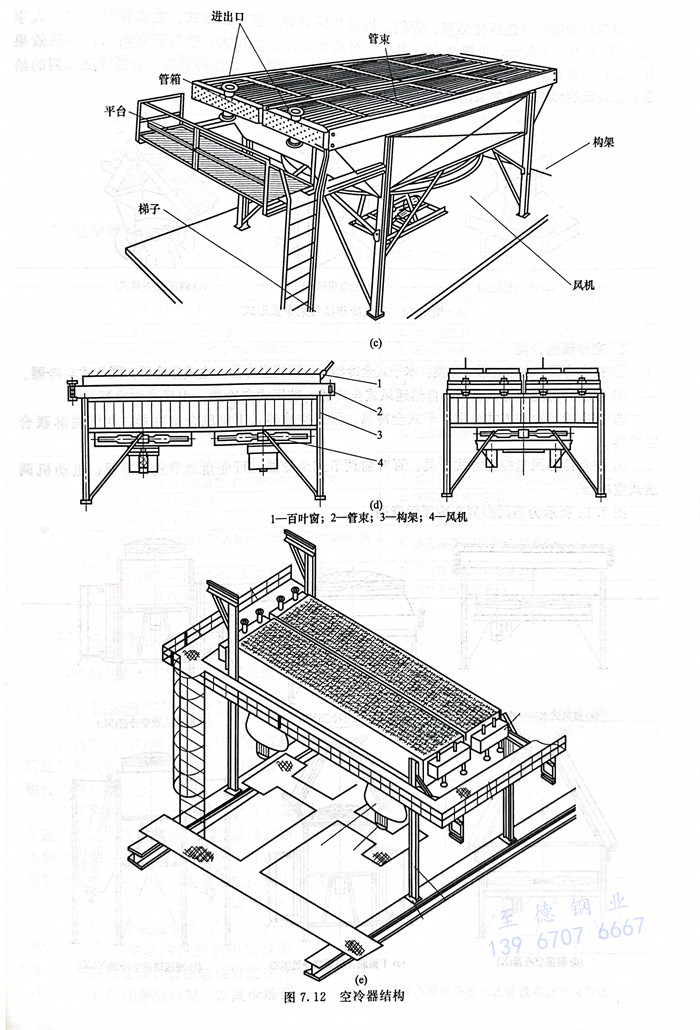

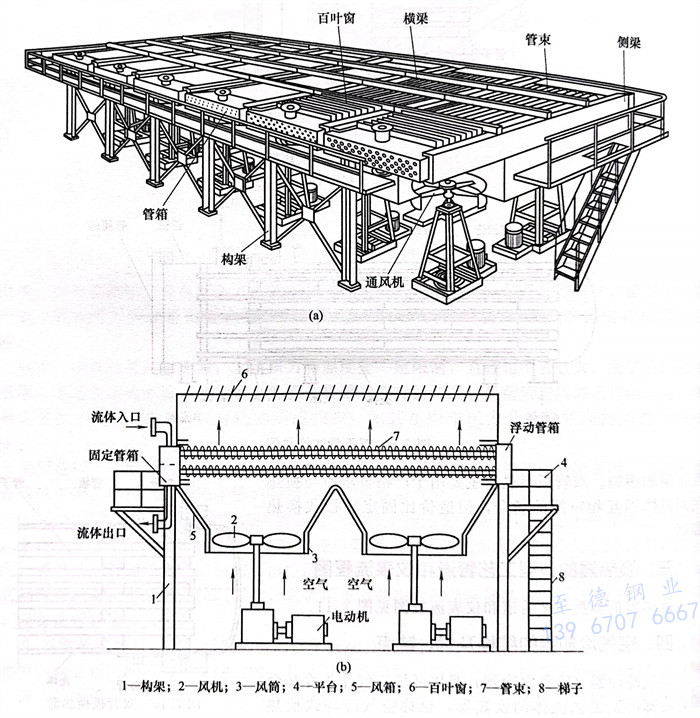

空氣冷卻器主要由管束、通風機、構架及百葉窗等組成，如圖7.12所示。

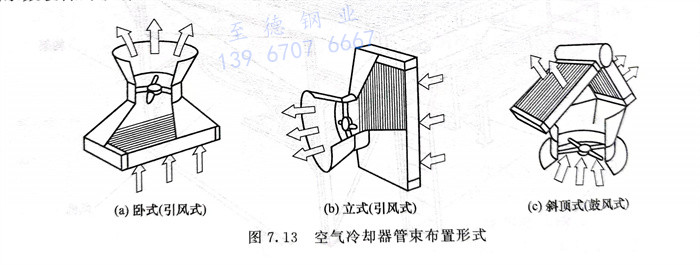

空氣冷卻器管束包括傳熱管、管箱、側梁和橫梁等。它可按臥式、立式和斜頂式（人字式）3種基本形式布置，見圖7.13。其中，臥式布置傳熱面積大，空氣分布均勻，傳熱效果好；斜頂式布置時，通風機安裝在人字中央空間，占地面積小，結構緊湊。為抵消空氣側的給熱系數較低的影響，通常采用光管外壁裝翅片的管子。
2. 空冷器的分類
①. 按空冷器管束布置形式分類：水平式全冷器；斜頂式空冷器；立式空冷器；圓環式空冷器。
②. 按空冷器通風方式分類：自然通風式全冷器；鼓風式空冷器；引風式空冷器。
③. 按空冷器冷卻方式分類：干式全冷器：濕式空冷器；干濕聯合空冷器；兩側噴淋聯合空冷器。
④. 按空冷器風量控制方式分類：百葉窗調節式全冷器；可變角調節式空冷器；電動機調速式空冷器。

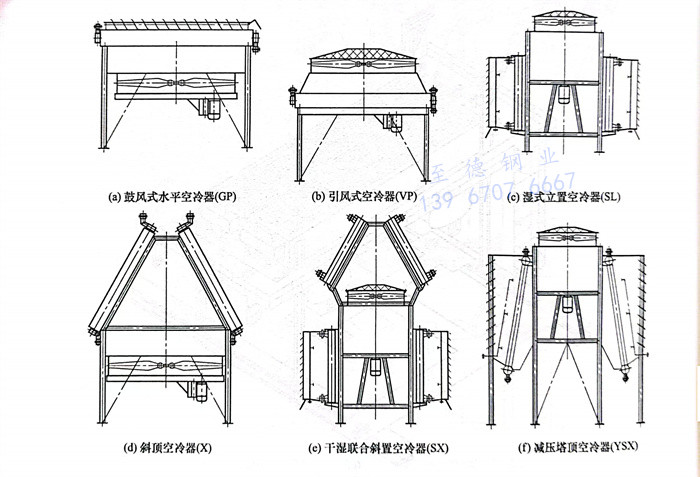

圖7.14所示為不同類型空冷器示意圖。
3. 空冷器的優點與缺點
