一、法蘭壓力等級確定的原則

（1）法蘭標準體系的識別；

（2）管道系統管道等級承壓能力的確定；

（3）閥門壓力等級及壓力-溫度額定值；

（4）壓力-溫度額定值與法蘭計算的關系；

（5）活套法蘭取決于法蘭用材；

（6）夾套法蘭取決于內管P；

（7）更高溫度按比例折算；

（8）外力和彎矩的折算；

（9）高PN法蘭可用于低PN管道，反之不行。

二、石化行業的壓力等級標準

（1）石化行業應用標準體系的法蘭標準SH/T3406等效采用了ASME B16.5和API 605標準，屬于“美式法蘭”。

（2）SH/T 3406在結構尺寸和密封面型式上與ASME B16.5/API 605有著很好的互換性，因此它能與ASME、API、MSS等標準的管道元件配套使用。

（3）因?yàn)镾H/T 3406采用了我國材料標準而不是美國材料標準ASTM，故二者的溫度-壓力表有少許偏差，故在考慮二者互換時，應注意并核對它們的溫度-壓力對應允許值。

（4）SH/T 3406 標準的公稱壓力等級共包括：PN1.0、PN2.0（CL150）、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),PN15.0(CL900)、PN25.0(CL1500)、PN42.0（CL2500）等8個等級。

三、化工行業的壓力等級標準

（1）化工行業應用標準體系的管法蘭標準HG/T20592和HG/T 20615參照了ISO 7005-1標準的編寫模式，即同時包含了“歐式法蘭”和“美式法蘭”兩個體系。

（2）其歐式法蘭標準HG/T 20592的公稱壓力等級共包括PNO．25、PNO．6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0、PN25.0等10個壓力等級，公稱直徑范圍為DN10～DN2000，法蘭型式有板式平焊、帶頸平焊、帶頸對焊、整體式、承插焊、螺紋、對焊環松套、平焊環松套、法蘭蓋、襯里法蘭等10種，密封面型式有突面、凹凸面、榫槽面、環連接面、全平面等5種。它可以與我國的JB閥門配套使用。

（3）其美式法蘭標準HG/T 20615基本上等效采用了ASME標準。其中，對于DN≤600mm的法蘭則等效采用了ASME B16.5標準，而對DN≥650mm的法蘭則等效采用API605標準。法蘭的公稱壓力等級共包括PN2.0、PN5.0、PN11.0、PN15.0、PN26.0和PN42.0等6個壓力等級，公稱直徑范圍為DN15～DN1500，法蘭型式有帶頸平焊、帶頸對焊、整體法蘭、承插焊、螺紋、松套等5種，密封面型式有突面、凹凸面、榫槽面、環連接面、全平面等5種型式。

（4）化工行業壓力管道應用標準體系也是一個相對比較完整的標準體系，而且經歷了若干年的生產實踐檢驗，具有成熟的使用經驗。其使用面比較廣，它既可以與國外的ASME、DIN、ISO等標準配合使用，又可以與國內的GB、SH、JB等標準配合使用。

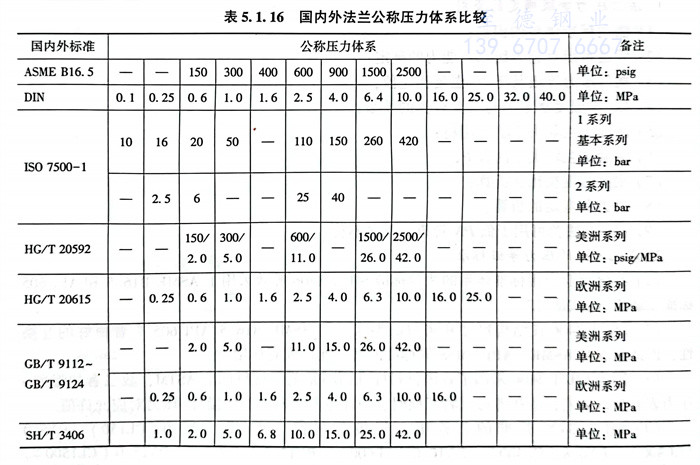

四、國內外法蘭公稱壓力體系比較
