①. 為了保證孔板流量計測量準確，孔板前宜有15～20倍管子內徑的直管段，孔板后有不小于5倍管子內徑的直管段。

②. 流量計安裝應符合下列規定。

  a. 轉子流量計必須安裝在介質流向自下向上的、無振動的垂直管道上。安裝時要保證流量計前應有不小于5倍管子內徑的直管段，且不小于300mm。

  b. 當被測量介質中含在固體懸浮物時，靶式流量計需要水平安裝。靶式流量計安裝在垂直管道上時，液體流向宜由下而上。靶式流量計入口端前直管段長度不應小于5倍管子內徑，出口端后的直管段長度不應小于3倍管子內徑。

  c. 腰輪流量計宜安裝在調節閥前。當流量計需進行現場校驗時，應在腰輪流量計前切斷閥的前后設兩個帶快速接頭的校驗用閘閥。

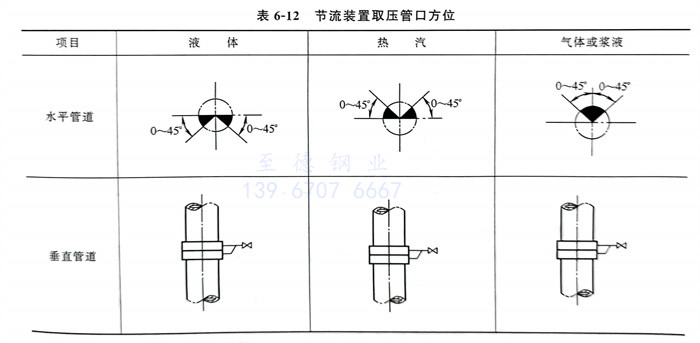

③. 節流裝置安裝在水平或垂直管道上時，取壓管口方位圖見表6-12。

  節流裝置一般安裝在水平管道上，若要在垂直管道上安裝需要得到自控專業的確認。
