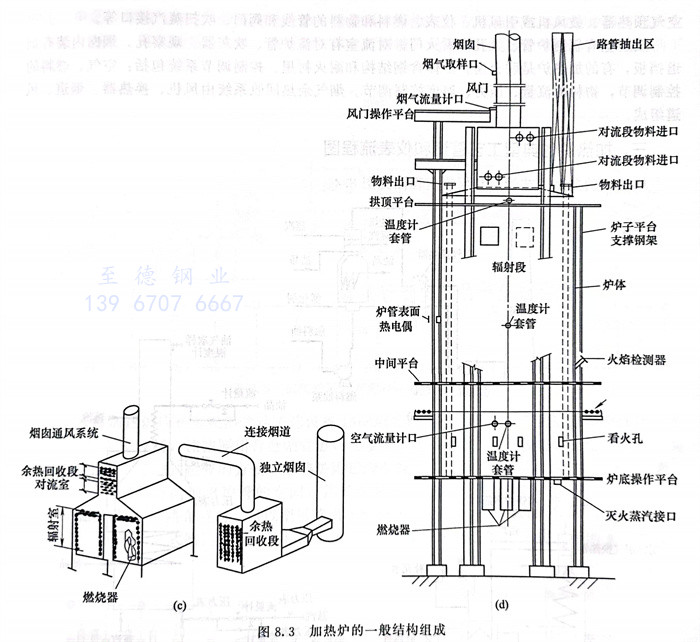

加熱爐一般由輻射室、對流室、燃燒器、余熱回收系統以及通風系統五部分組成，如圖8.3所示。

  ①. 輻射室也稱為爐膛，包括燃燒器和風道、爐管和爐管支撐、耐火襯里等，傳熱方式主要是熱輻射，全爐熱負荷的70％～80％是由輻射室擔負的，是全爐中最重要的部分。由于火焰溫度很高，可達1500～1800℃，故不能直接沖刷爐管。火焰離爐管遠，輻射傳熱量小，所以應盡量減小爐膛體積，節省投資。輻射室爐墻由耐熱層、隔熱層和保護層組成。耐熱層除能耐高溫，還有再輻射性能，能將吸收的熱量再輻射給爐膛。耐熱層有耐火磚砌筑和耐火襯里兩類。尤其是陶瓷涂料耐火襯里，不僅耐高溫、耐振動、有良好的絕熱性，而且輻射系數高，增加了輻射能力。

  ②. 對流室包括遮蔽管、對流管、耐火襯里、管線支撐和掛鉤，主要傳熱方式是對流。對流室一般擔負全爐熱負荷的20％～30％，對流室吸熱量的比例越大，全爐的熱效率越高，為了盡量提高傳熱效果，對流室多采用釘頭管和翹片管。

  ③. 燃燒器產生熱量，是爐子的重要組成部分，要使火焰不沖刷爐管并實現低氧完全燃燒。

  ④. 余熱回收系統是從離開對流室的煙氣中進一步回收余熱的部分。回收方法分為兩類，一類采用空氣預熱方式回收熱量；另一類是采用余熱鍋爐回收熱量。

  ⑤. 通風系統的任務是將燃燒用空氣導入燃燒器，并將廢煙氣引出爐子，它分為自然通風方式和強制通風方式兩種。

  ⑥. 其他附件設備包括爐殼體、鋼結構支撐、耐火襯里、管板箱、火嘴風門、煙囪、擋板、空氣預熱器、鼓風機或引風機、儀表、燃料和物料的管線和閥門、吹掃蒸汽接口等。

  輻射室有輻射爐管、人孔、看火門。對流室有對流爐管、吹灰器、觀察孔。煙囪內裝有煙道擋板，有的加熱爐是聯合囪。爐體含鋼結構和耐火襯里。控制調節系統包括：空氣、燃料的控制調節，物料的流量、壓力、溫度控制調節。煙氣余熱回收系統由風機、換熱器、煙道、風道組成。
