1. 螺栓的分類

  螺栓：由頭部和螺桿（帶有外螺紋的圓柱體）兩部分組成的一類緊固件，需與螺母配合，用于緊固連接兩個帶有通孔的零件。這種連接形式稱螺栓連接。如把螺母從螺栓上旋下，又可以使這兩個零件分開，故螺栓連接是屬于可拆卸連接。

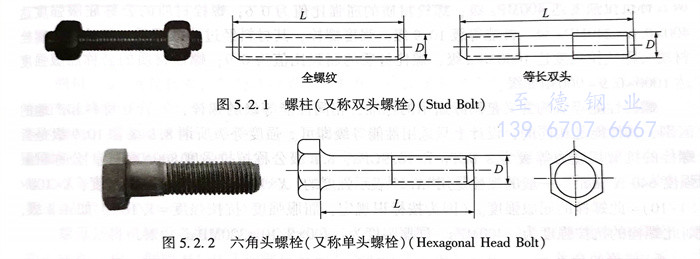

  根據結構型式的不同，螺栓可分為六角頭螺栓（又稱單頭螺栓）（hexagonal head bolt）和螺柱（又稱雙頭螺栓）(stud bolt)）兩類，而雙頭螺栓又分為通絲和非通絲兩種。見圖5.2.1和圖5.2.2。常用的螺母為H=0.8D和H=1D，H為螺母高度，D為螺栓直徑。螺柱本身又分全螺紋螺柱（通絲型）和等長雙頭螺柱（非通絲型）。

2. 雙頭螺柱

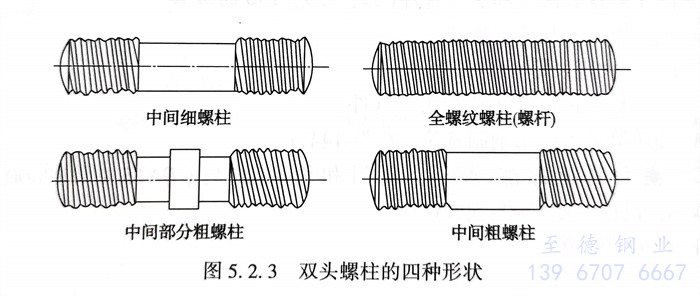

  一般雙頭螺柱有4種形狀，如圖5.2.3所示。四種形狀的雙頭螺柱，均可為高溫用螺柱，其中全螺紋螺柱由于制造方便而廣泛使用，等長雙頭螺紋中間直徑較細者，適用于承受反復沖擊載荷而容易引起疲勞破壞的場合。由于中部較細，易于產生彈性變形，其伸長量與其載荷成反比，所以當受到?jīng)_擊荷載時，螺栓伸長與沖擊內力成反比，即它抵抗沖擊效果好。但它的抗拉強度比其他的低些；等長雙頭螺柱中間較粗者，適用于450℃以上或在高壓下、重視蠕變的場合使用；等長雙頭螺柱中間局部直徑較粗者，適用于承受剪切的場合。

3. 螺紋的分類

 螺栓／柱、螺母的螺紋大致有以下幾類：

   ①. 公制粗牙螺紋；②. 公制細牙螺紋；③. 統一標準粗牙螺紋；④. 統一標準細牙螺紋；⑤. 威氏粗牙螺紋；⑥. 威氏細牙螺紋?，F(xiàn)在，威氏螺紋已在一些國家廢止，從各國的意向看，多采用ISO公制螺紋和ISO英制螺紋，一般用途的螺紋則采用ISO公制螺紋的全系列：我國普遍采用的GB196普通螺紋，基本尺寸與ISO公制螺紋一致，齒角60°，齒高。對緊固件的設計和選用應符合有關標準的規定。

4. 螺栓性能

  連接用螺栓性能等級分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余個等級，其中8.8級及以上螺栓材質為低碳合金鋼或中碳鋼并經熱處理（淬火、回火），通稱為高強度螺栓，其余通稱為普通螺栓。螺栓性能等級標號由兩部分?jǐn)?shù)字組成，分別表示螺栓材料的公稱抗拉強度值和屈強比值。例如：性能等級4.6級的螺栓，其含義是：螺栓材質公稱抗拉強度達400MPa級；螺栓材質的屈強比值為0.6；螺栓材質的公稱屈服強度達400×0.6=240MPa0MPa級。性能等級10.9級高強度螺栓，其材料經過熱處理后，能達到：螺栓材質公稱抗拉強度達1000MPa級；螺栓材質的屈強比值為0.9；螺栓材質的公稱屈服強度達1000×0.9=900MPaa級。

  螺栓性能等級的含義是國際通用的標準，相同性能等級的螺栓，不管其材料和產地的區別，其性能是相同的，設計上只選用性能等級即可。強度等級所謂8.8級和10.9級是指螺栓的抗剪切應力等級為8.8GPa和10.9GPa。8.8級公稱抗拉強度800N／m㎡，公稱屈服強度640N／m㎡。一般的螺栓是用“X．Y”表示強度的，Xx100=此螺栓的抗拉強度，Y／10）＝此螺栓的屈服強度。（因?yàn)榘礃?biāo)識規定：屈服強度／抗拉強度=Y/10)。。如4.8級，則此螺栓的抗拉強度為：400MPa，屈服強度為：400×8/10=320MPa。

5. 螺柱的分類

  螺柱型式分為等長雙頭螺柱、全螺紋螺柱和擰入雙頭螺柱。

  等長雙頭螺柱、全螺紋螺柱的型式和尺寸應符合GB/T 901《等長雙頭螺柱B級》的要求，螺柱的端部按GB／T2《緊固件外螺紋零件的末端》倒角端的要求。螺紋尺寸和公差應符合GB／T 196，GB／T 197《普通螺紋基本尺寸公差與配合》的要求。

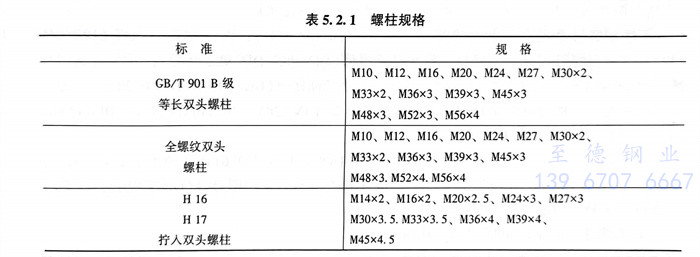

  擰入雙頭螺柱的型式和尺寸應符合《高壓管、管件及緊固件通用設計》中的H16、H17的要求，螺紋尺寸和公差應符合GB／T196，GB／T 197《普通螺紋基本尺寸公差與配合》和H5《高壓管、管件及緊固件通用設計》的要求。螺柱的端部按GB／T2《緊固件外螺紋零件的末端》倒角端的要求。見表5.2.1。

6. 六角頭螺栓

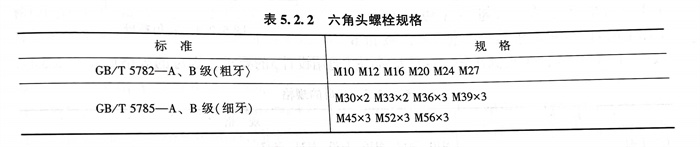

  管法蘭螺栓在采用六角頭螺栓時，六角頭螺栓的型式和尺寸應符合GB／T 5782《六角頭螺栓-A級和B級》和GB／T5785《六角頭螺栓-細牙-A級和B級》的要求，螺栓的端部按GB／T2（（緊固件外螺紋零件的末端》倒角端的規定。見表5.2.2。
