值得注意的是，管道內的充水重不能與介質重同時考慮，并且只有當管子需要進行水壓試驗時才考慮充水重的影響。一般情況下，對于大直徑管道，尤其是大直徑氣體管道，其充水重要比介質重大許多，故這類管道的支吊架應考慮能承受水壓試驗時的充水重。對于并行的多根管道，如管廊上的管道，每根管道不能同時計入充水重，實際的水壓試驗過程也是逐根進行的，此時在向結構專業提出荷載條件時，以其中的最大一根管道充水重計算即可。

  冷態下，管道的基本載荷是按管系的空間幾何形狀進行分配的，即通過管系的空間幾何形狀和支承點的位置可以計算出各承重點的分配載荷。

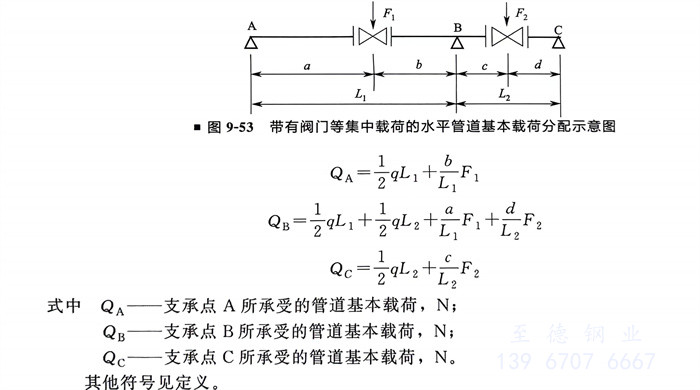

3. 帶有閥門等集中載荷的水平管道基本載荷（圖9-53）

 圖9-53給出了裝有兩個閥門的水平管道，閥門重量分別為F1和F2。管道中共有A、B、C三個支撐點，各支承點的位置尺寸及閥門的位置尺寸分別為L1、L2、a、b、c、d。那么各支承點所承受的基本載荷可分別按下式計算：

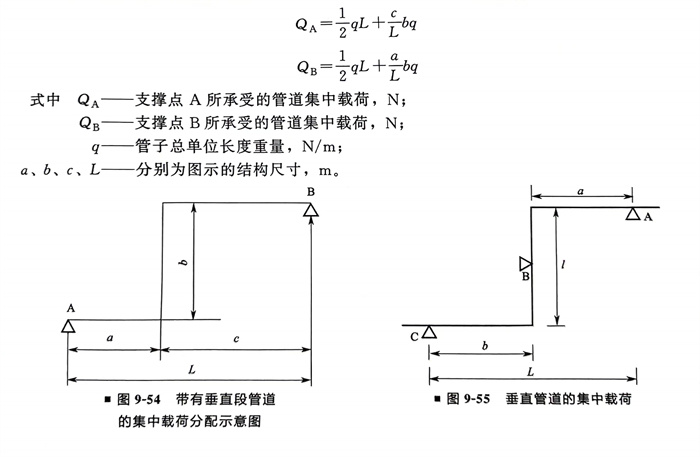

4. 帶有垂直段管道的集中載荷（圖9-54）

  圖9-54給出了有豎直管段的管道情況，此時對兩個支承點A、B來說，可將豎直段管道看作一集中載荷，該集中載荷，那么可以得到兩支承點的載荷分別為：

5. 垂直管道的集中載荷（圖9-55）

  垂直管線上支點的集中荷載等與垂直部分全部荷載于水平部分1/2荷載之和。

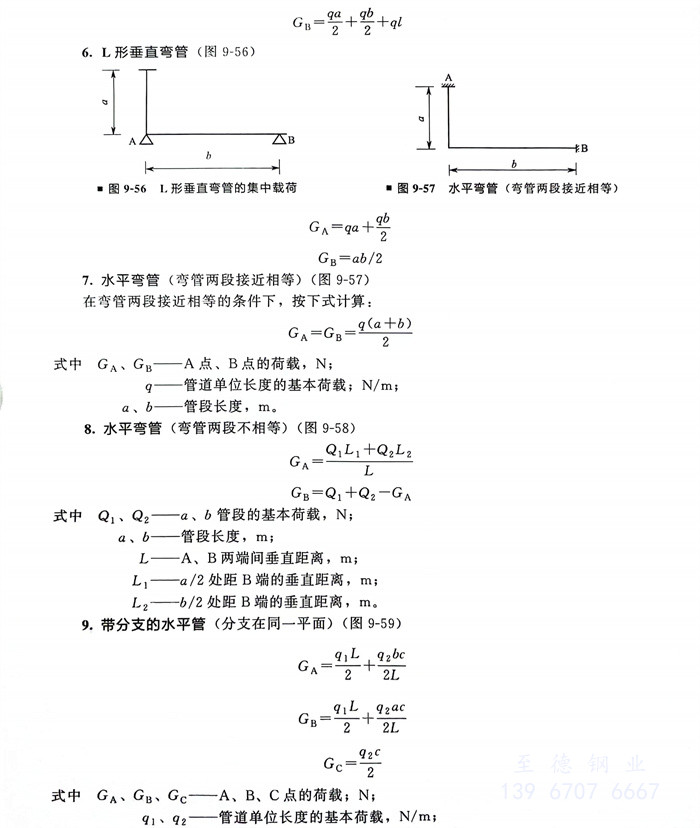

6. L形垂直彎管（圖9-56）

7. 水平彎管（彎管兩段接近相等）（圖9-57）

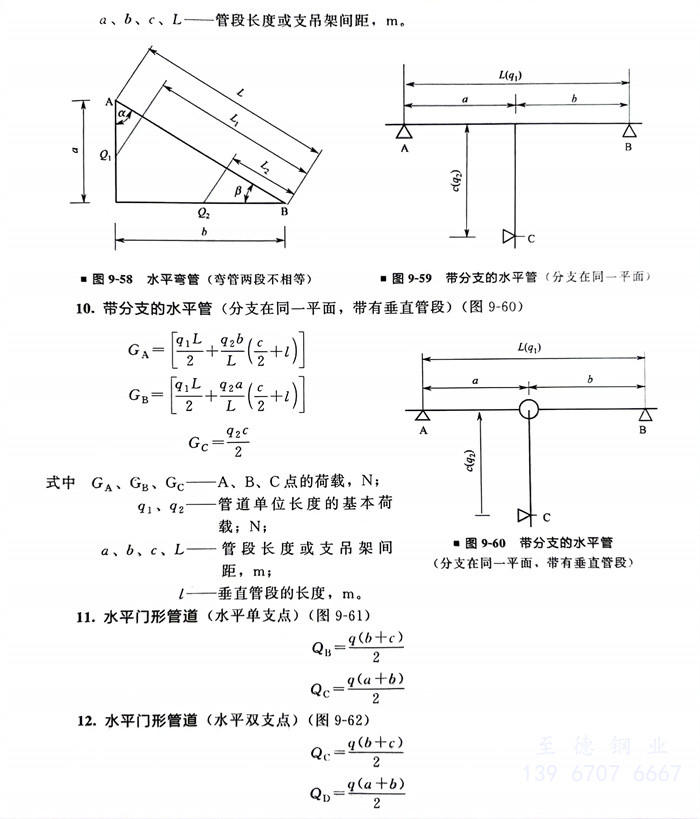

8. 水平彎管（彎管兩段不相等）（圖9-58）

9. 帶分支的水平管（分支在同一平面）（圖9-59）

10. 帶分支的水平管（分支在同一半面，帶有垂直管段）（圖9-60）

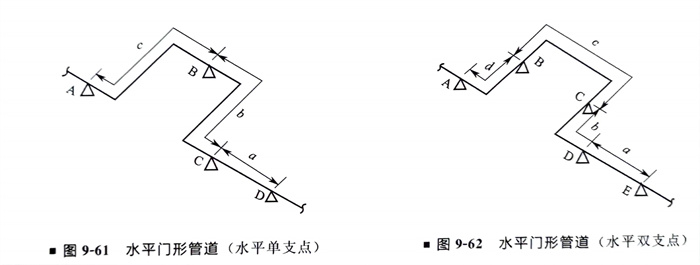

11. 水平門形管道（水平單支點）（圖9-61)

12. 水平門形管道（水平雙支點）（圖9-62）
