不銹鋼壓力容器和管路的對接焊縫須保證完全焊透，但在焊接直徑小或無法實現雙面焊時，對接焊縫須采用單面焊背面成形的方法來保證焊縫背面焊透。單面焊時易造成內表面未焊透或出現焊瘤和咬邊等焊接缺欠，影響接頭的焊接質量。為此，提出了單面焊背面成形的焊接操作方法。
單面焊背面成形操作方法是一種高技巧的操作技術，要求在焊件坡口背面沒有任何輔助措施的條件下，在坡口正面進行焊接，且焊后保證坡口正面、背面都有一定的焊縫余高，且焊縫均勻整齊、成形良好。
①. 接頭形式
適用于焊條電弧焊單面焊背面成形的接頭形式，主要有板狀對接接頭（對接焊縫）、管狀對接接頭（對接焊縫）和插入式管與殼體接頭（對接焊縫加角焊縫）、騎座式管與殼體接頭（對接焊縫加角焊縫）。
②. 焊接位置
按焊接接頭所處位置，可選擇平焊、立焊、橫焊和仰焊等位置進行施焊。這種單面焊背面成形的焊接操作方法一般適用于V形坡口且鈍邊較小的對接焊縫。
③. 電弧燃燒方式
焊條電弧焊單面焊背面成形的焊縫，可通過間斷滅弧焊方式（又稱斷弧焊法，或稱閃弧焊法）或連弧焊方式來實現。

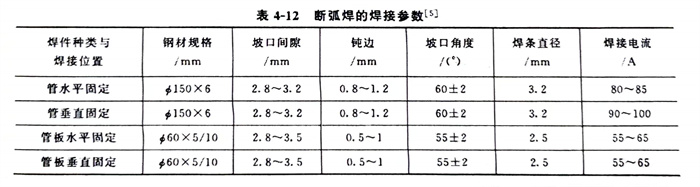

a. 間斷滅弧焊方式是在焊接過程中，利用電弧的短時反復點燃和熄滅來控制焊縫成形，即電弧燃燒時加熱熔透坡口根部，形成熔合良好的熔池；電弧熄滅時，將熔池結晶形成雙面焊縫（背面自由成形）。斷弧焊的焊接參數見表4-12。

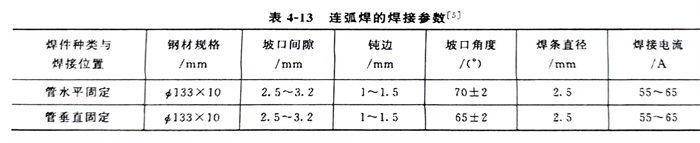

b. 連弧焊方式是電弧在整個焊接過程中連續燃燒，不熄弧，其運條操作方法又有挑弧法和穩定電弧焊法之分。穩弧法也可借助電流調節器，引弧時把電流調得稍大些，便于引弧段焊透，電弧引燃后再調至正常，轉為正常焊接，收尾時再將焊接電流調小些，有些弧焊整流器已增添了此功能。挑弧法是指焊條在坡口兩側擺動，當形成熔池時，電弧離開熔池到坡口邊緣，待熔池凝固的瞬間，停在坡口邊緣的電弧迅速移至熔池處，重新進行焊接。連弧焊的焊接參數見表4-13。
