21Cr12MoV（2Cr12MoV）不銹鋼是馬氏體不銹耐熱鋼，鋼中含有Mo和V元素，且碳含量比12Cr12Mo鋼高，其強(qiáng)度有較大提高，并可提高鋼的淬透性和耐磨性，而且還具有一定的耐蝕性。該鋼可用于制造汽輪機(jī)葉片和高應(yīng)力零件。

一、化學(xué)成分

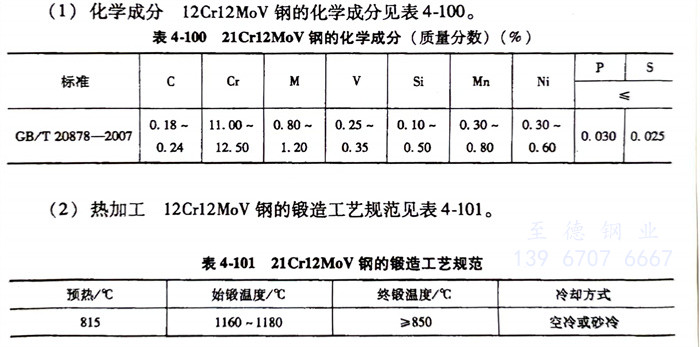

   21Cr12MoV（2Cr12MoV）不銹鋼的化學(xué)成分見(jiàn)表4-100。

二、熱加工

   21Cr12MoV（2Cr12MoV）不銹鋼的鍛造工藝規(guī)范見(jiàn)表4-101。

三、預(yù)備熱處理

  預(yù)備熱處理的過(guò)程如下：

    1. 軟化退火：750～800℃，爐冷。

    2. 完全退火：860～900℃，爐冷。

四、淬火及回火

   21Cr12MoV（2Cr12MoV）不銹鋼淬火溫度為1050～1100℃，油冷；回火溫度為720～740℃，空冷（根據(jù)零件需要選擇回火溫度）。
