鐵素體型不銹鋼管抗氧化性較好，且具有較好的耐應力腐蝕性能。這類鋼加熱過程中不會發(fā)生相變，也不能熱處理強化。鐵素體不銹鋼耐腐蝕性能和焊接性均不如奧氏體不銹鋼。鐵素體型不銹鋼管主要用于制造耐氧化、耐腐蝕的設備。

  鐵素體型不銹鋼管焊接過程可能導致焊接接頭的塑性、韌性降低，即發(fā)生脆化的問題。同其他品種不銹鋼的焊接一樣，如何保證鐵素體型不銹鋼焊接接頭具有相同于母材的耐腐蝕性，是焊接的一個關鍵問題；再者，對于鐵素體型不銹耐熱鋼而言，焊接接頭在高溫下長期服役可能出現(xiàn)逐漸脆化的問題也應給予重視。

 高純度高鉻鐵素體不銹鋼管焊接方法主要有以下幾點：

一、焊接方法

  高純度高鉻鐵素體不銹鋼焊接的方法有氬弧焊、等離子弧焊和真空電子束焊。

二、工藝措施

  ①. 增加熔池保護，如采用雙面氣體保護，用氣體透鏡，增大噴嘴直徑，適當增大氬氣流量；或者采取在焊槍后面加保護氣拖罩（拖罩結構參見圖5-1）的辦法，延長焊接熔池的保護時間。

  ②. 焊接時要采用提前通氬氣，滯后停氣的焊接設備，使焊縫始末端均在有效氣體保護范圍內。

  ③. 提高氬氣純度，用高純度氬氣進行施焊、以減少氮和氧的含量，提高焊縫金屬的凈化程度。

  ④. 填充焊絲時不允許焊絲末端離開保護區(qū)。

  ⑤. 焊縫背面要通氬氣保護，最好采用通氬的水冷銅墊板，減少過熱，增加冷卻速度。

  ⑥. 盡量減小熱輸入，多層焊時控制道間溫度低于100℃。

三、焊接材料的選擇

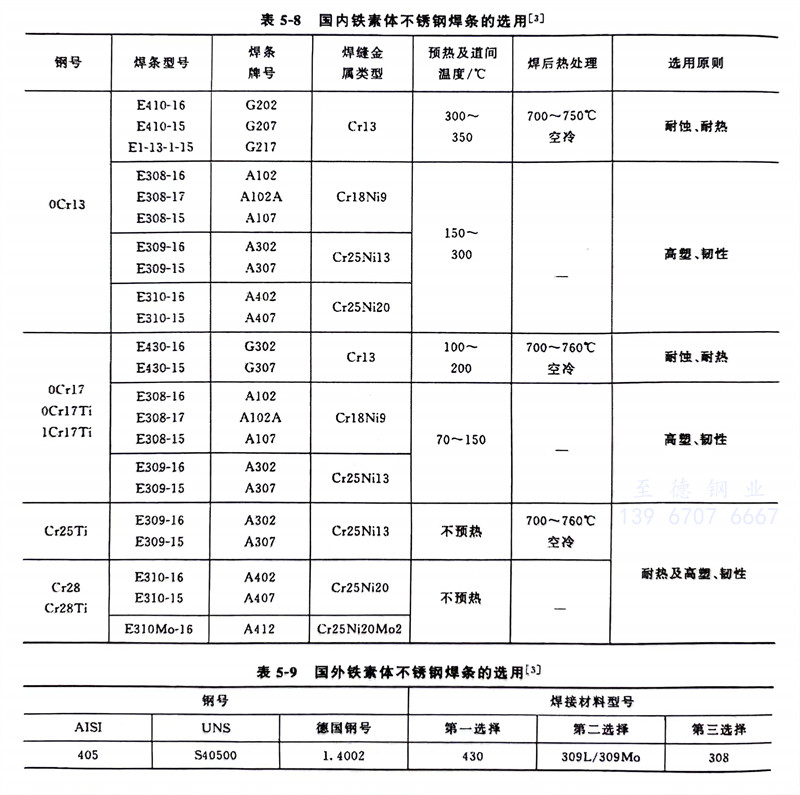

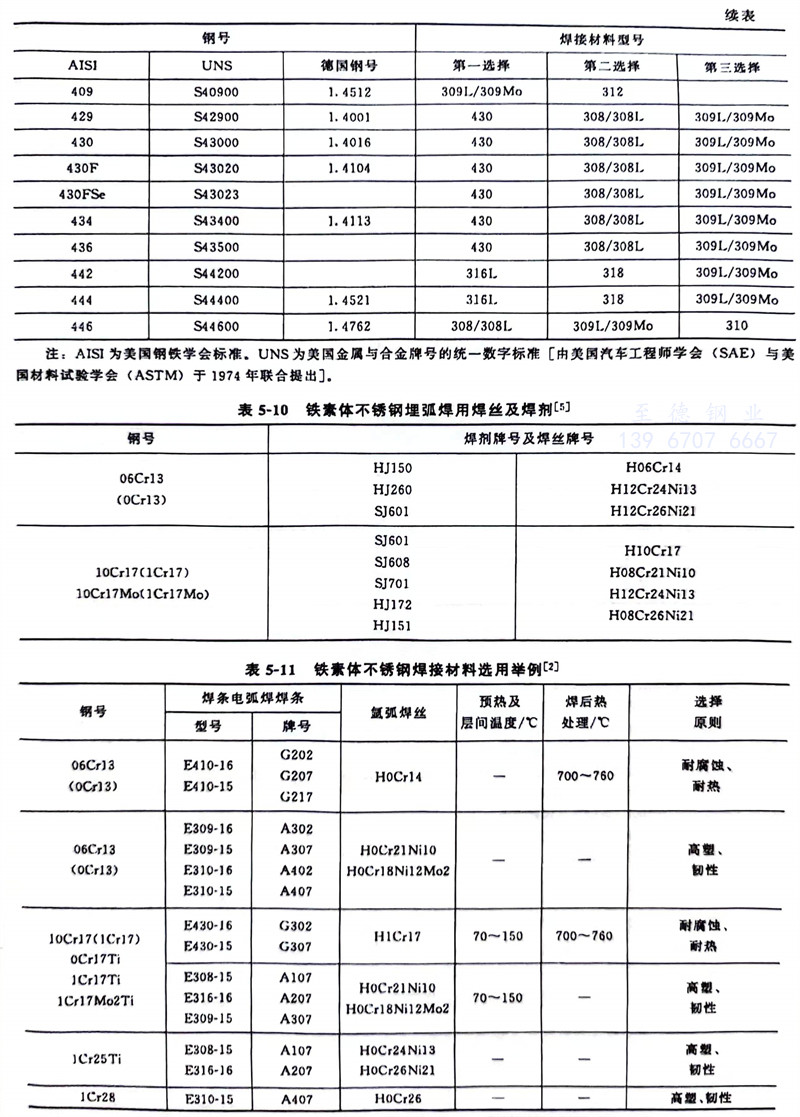

   國內鐵素體不銹鋼焊條的選用見表5-8，國外鐵素體不銹鋼焊條的選用見表5-9。鐵素體不銹鋼埋弧焊用焊接材料見表5-10。鐵素體不銹鋼焊接材料選用舉例見表5-11。

四、鐵素體型不銹鋼的熱處理

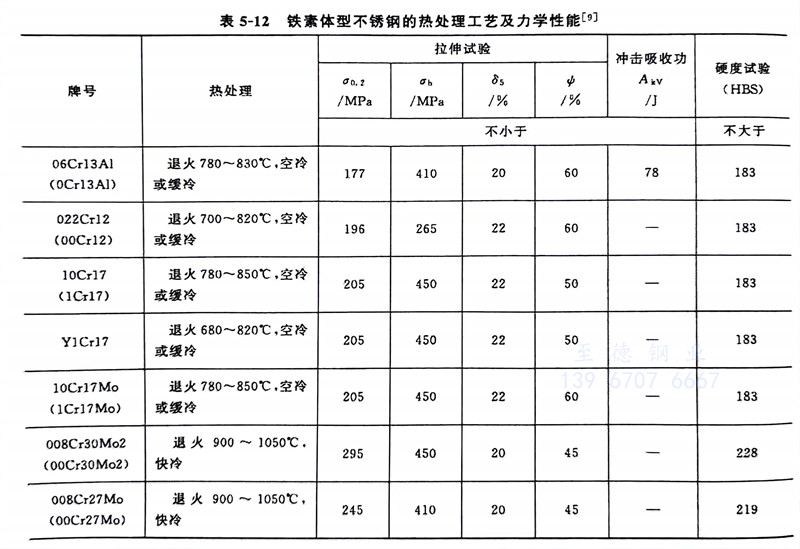

   鐵素體型不銹鋼的熱處理工藝及力學性能見表5-12。
